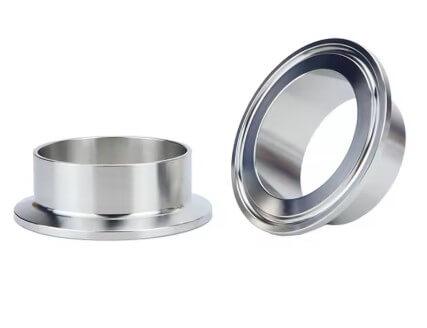

Ferrule clamp
DMD INOX
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS CLAMP (Pdf
- 2749.991ko)
Télecharger
Caractéristiques techniques

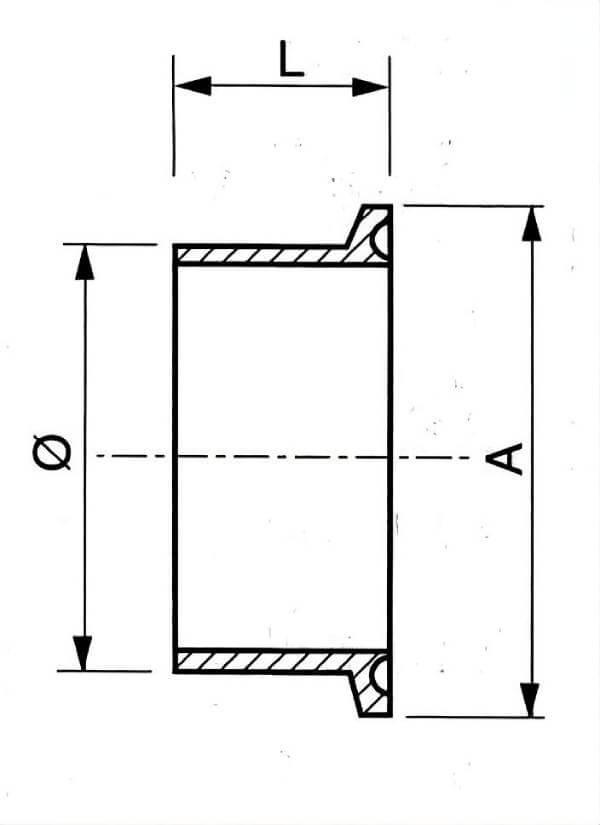

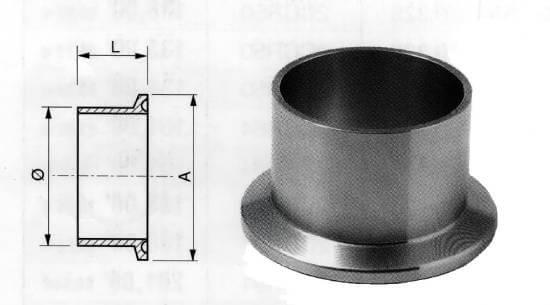

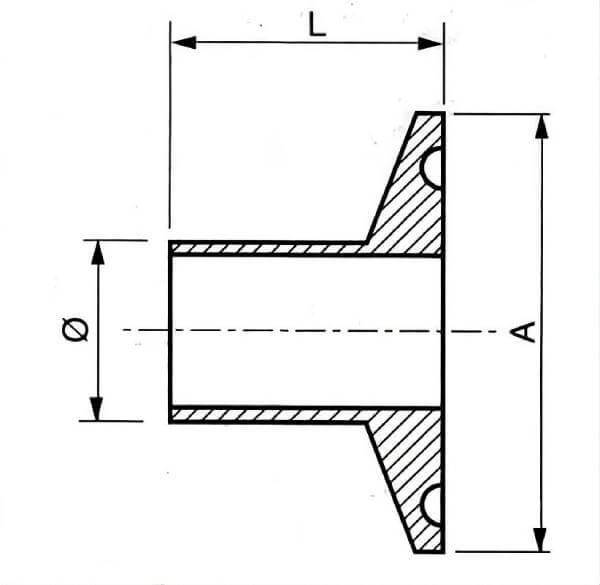

| FERRULES CLAMP | |||||
| Ø | L | A | Poids (kg) | Référence Ra 0.6* | Référence Ra 0.2* |
| 25.4 | 28.6 | 50.5 | 0.080 | RCA4CCT25 | RCA4CCT25SF |
| 26.9 | 28.6 | 50.5 | 0.080 | RCA4CCT26 | RCA4CCT26SF |
| 28 | 28.6 | 50.5 | 0.070 | RCA4CCT28 | RCA4CCT28SF |
| 33.7 | 28.6 | 50.5 | 0.077 | RCA4CCT33 | RCA4CCT33SF |
| 38.4 | 28.6 | 50.5 | 0.066 | RCA4CCT38 | RCA4CCT38SF |
| 42.4 | 28.6 | 50.5 | 0.060 | RCA4CCT42 | RCA4CCT42SF |
| 48.3 | 28.6 | 64 | 0.095 | RCA4CCT48 | RCA4CCT48SF |
| 50.8 | 28.6 | 64 | 0.095 | RCA4CCT51 | RCA4CCT51SF |
| 60.3 | 28.6 | 77.5 | 0.145 | RCA4CCT60 | RCA4CCT60SF |
| 63.5 | 28.6 | 77.5 | 0.118 | RCA4CCT63 | RCA4CCT63SF |
| 76.2 | 28.6 | 91 | 0.150 | RCA4CCT76 | RCA4CCT76SF |
| 85 | 28.6 | 106 | 0.195 | RCA4CCT85 | RCA4CCT85SF |
| 88.9 | 28.6 | 106 | 0.210 | RCA4CCT88 | RCA4CCT88SF |
| 101.6 | 28.6 | 119 | 0.220 | RCA4CCT101 | RCA4CCT101SF |
| 104 | 28.6 | 119 | 0.235 | RCA4CCT104 | RCA4CCT104SF |
| 114.3 | 28.6 | 132 | 0.270 | RCA4CCT114 | RCA4CCT114SF |
| 129 | 28 | 155 | 0.805 | RCA4CCT129 | RCA4CCT129SF |
| 139.7 | 28 | 155 | 0.470 | RCA4CCT139 | RCA4CCT139SF |
| 154 | 28 | 183 | 1.010 | RCA4CCT154 | RCA4CCT154SF |
| 168.3 | 28 | 183 | 0.555 | RCA4CCT168 | RCA4CCT168SF |
| 204 | 28 | 233.5 | 1.410 | RCA4CCT204 | RCA4CCT204SF |
| 219 | 28 | 233.5 | 0.800 | RCA4CCT219 | RCA4CCT219SF |
| *Qualité standard Ra 0.6 | |||||
| *Super finition intérieure Ra 0.2 | |||||
Les dimensions des produits ne sont pas contractuelles
