Union Mâle Gaz Pur

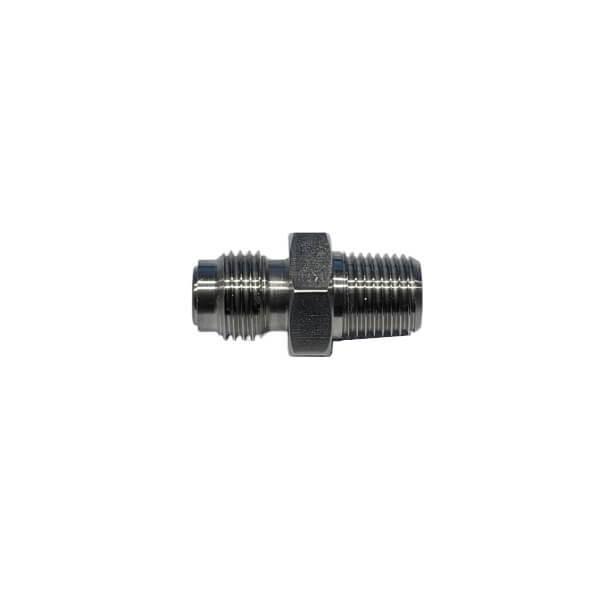

Union mâle
Schéma union mâle
DMD INOX
DMD INOX
Informations générales
Raccord inox 316L pour gaz purs fileté à une extrémité
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| UNIONS MÂLES | |||||
| Ø Tube | F | H | G | NPT | BSPT |
| 4 | 13 | 33.3 | 1/4’’ | RDLUM2F8N | RDLUM2F8G |
| 6 | 19 | 37.8 | 1/4’’ | RDLUM4F8N | RDLUM4F8G |
| 8 | 19 | 37.8 | 1/4’’ | RDLUM4F8N | RDLUM4F8G |
| 8 | 24 | 41.9 | 1/2’’ | RDLUM4F15N | RDLUM4F15G |
| 10 | 24 | 37.8 | 1/4’’ | RDLUM8F8N | RDLUM8F8G |
| 10 | 24 | 41.9 | 1/2’’ | RDLUM8F15N | RDLUM8F15G |
| 12 | 24 | 46.7 | 1/2’’ | RDLUM8F15N | RDLUM8F15G |
| 14 | 32 | 55.6 | 1/2’’ | RDLUM12F15N | RDLUM12F15G |
| 14 | 32 | 55.6 | 3/4’’ | RDLUM12F20N | RDLUM12F20G |
| 18 | 32 | 55.6 | 3/4’’ | RDLUM16F20N | RDLUM16F20G |
| 20 | 32 | 62.7 | 1/2’’ | RDLUM16F15N | RDLUM16F15G |
| 20 | 32 | 62.7 | 3/4’’ | RDLUM16F20N | RDLUM16F20G |
| 25 | 41 | 62.7 | 1’’ | RDLUM16F25N | RDLUM16F25G |
| 1/8’’ | 13 | 33.3 | 1/4’’ | RDLUM2F8N | RDLUM2F8G |
| 1/4’’ | 19 | 37.8 | 1/4’’ | RDLUM4F8N | RDLUM4F8G |
| 3/8’’ | 24 | 41.9 | 1/4’’ | RDLUM8F8N | RDLUM8F8G |
| 3/8’’ | 24 | 41.9 | 1/2’’ | RDLUM8F15N | RDLUM8F15G |
| 1/2’’ | 24 | 46.7 | 1/2’’ | RDLUM8F15N | RDLUM8F15G |
| 3/4’’ | 32 | 55 | 1/2’’ | RDLUM12F15N | RDLUM12F15G |
| 3/4’’ | 32 | 55.6 | 3/4’’ | RDLUM12F20N | RDLUM12F20G |
| 1’’ | 41 | 62.7 | 1’’ | RDLUM16F25N | RDLUM16F25G |
Les dimensions des produits ne sont pas contractuelles
