Té Égal Gaz Pur

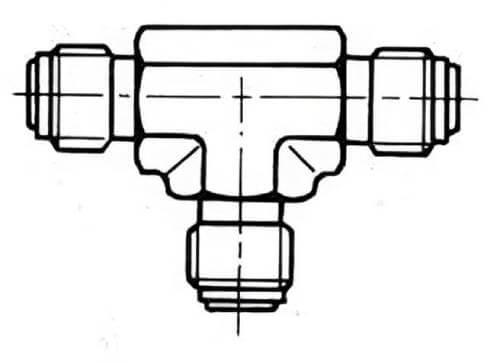

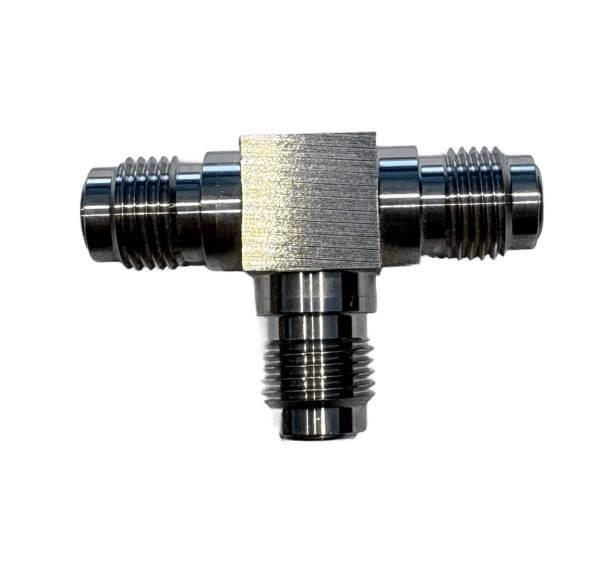

Union en té égal

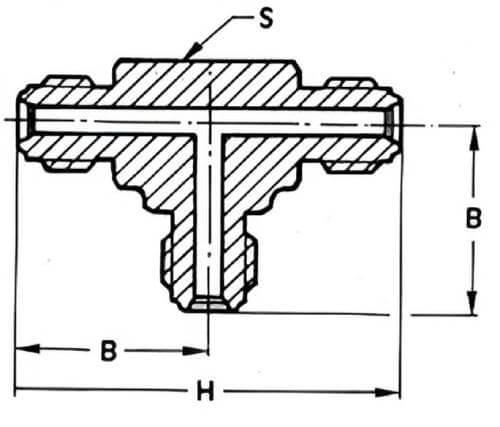

Schéma union en té égal
DMD INOX
Informations générales
Té égal pour gaz purs inox 316L pour connecter entre eux 3 tubes de même diamètre
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| UNIONS EN TE EGALES | ||||
| Ø Tube | B | H | S | Inox 316L |
| 4 | 22.6 | 45.2 | 14 | RDLTE2F |
| 6 | 27.2 | 54.4 | 14 | RDLTE4F |
| 8 | 27.2 | 54.4 | 24 | RDLTE4F |
| 10 | 36.8 | 73.7 | 24 | RDLTE8F |
| 12 | 36.8 | 73.7 | 24 | RDLTE8F |
| 14 | 48.8 | 97.5 | 24 | RDLTE12F |
| 18 | 48.8 | 97.5 | 24 | RDLTE12F |
| 20 | 50.8 | 102 | 24 | RDLTE16F |
| 25 | 50.8 | 102 | 24 | RDLTE16F |
| 1/8’’ | 22.6 | 45.2 | 14 | RDLTE2F |
| 1/4’’ | 27.2 | 54.4 | 14 | RDLTE4F |
| 1/2’’ | 36.8 | 73.7 | 24 | RDLTE8F |
| 3/4’’ | 48.8 | 97.5 | 24 | RDLTE12F |
| 1’’ | 50.8 | 102 | 24 | RDLTE16F |
Les dimensions des produits ne sont pas contractuelles
