Union Femelle Gaz Pur

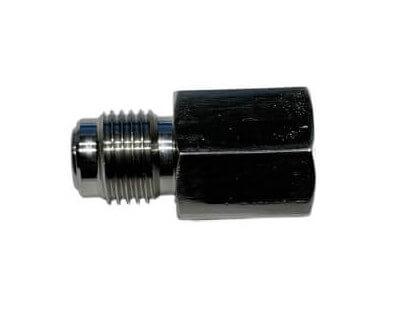

Union femelle
Schéma union femelle
DMD INOX
DMD INOX
Informations générales
Raccord inox 316L pour gaz purs taraudé à une extrémité
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| UNIONS FEMELLES | |||||
| Ø Tube | F | H | G | NPT | BSPPP |
| 4 | 14 | 38.9 | 1/4’’ | RDLUF2F8N | RDLUF2F8GC |
| 6 | 19 | 39.1 | 1/4’’ | RDLUF4F8N | RDLUF4F8GC |
| 8 | 24 | 39.1 | 1/4’’ | RDLUF4F8N | RDLUF4F8GC |
| 8 | 24 | 41 | 1/2’’ | RDLUF4F15N | RDLUF4F15GC |
| 10 | 24 | 39.1 | 1/4’’ | RDLUF8F8N | RDLUF8F8GC |
| 10 | 24 | 44.7 | 1/2’’ | RDLUF8F15N | RDLUF8F15GC |
| 12 | 27 | 48,5 | 1/2’’ | RDLUF8F15N | RDLUF8F15GC |
| 14 | 36 | 55 | 1/2’’ | RDLUF12F15N | RDLUF12F15GC |
| 14 | 36 | 59.9 | 3/4’’ | RDLUF12F20N | RDLUF12F20GC |
| 18 | 36 | 59.9 | 3/4’’ | RDLUF16F20N | RDLUF16F20GC |
| 20 | 36 | 63.8 | 1/2’’ | RDLUF16F15N | RDLUF16F15GC |
| 20 | 36 | 63.8 | 3/4’’ | RDLUF16F20N | RDLUF16F20GC |
| 25 | 41 | 63.8 | 1’’ | RDLUF16F25N | RDLUF16F25GC |
| 1/8’’ | 14 | 38.9 | 1/4’’ | RDLUF2F8N | RDLUF2F8GC |
| 1/4’’ | 19 | 39.1 | 1/4’’ | RDLUF4F8N | RDLUF4F8GC |
| 3/8’’ | 24 | 39.1 | 1/4’’ | RDLUF8F8N | RDLUF8F8GC |
| 3/8’’ | 24 | 44.7 | 1/2’’ | RDLUF8F15N | RDLUF8F15GC |
| 1/2’’ | 27 | 50.5 | 1/2’’ | RDLUF8F15N | RDLUF8F15GC |
| 3/4’’ | 36 | 55 | 1/2’’ | RDLUF12F15N | RDLUF12F15GC |
| 3/4’’ | 36 | 59.9 | 3/4’’ | RDLUF12F20N | RDLUF12F20GC |
| 1’’ | 41 | 63.8 | 1’’ | RDLUF16F25N | RDLUF16F25GC |
Les dimensions des produits ne sont pas contractuelles
