Croix Égale Microfit à Souder

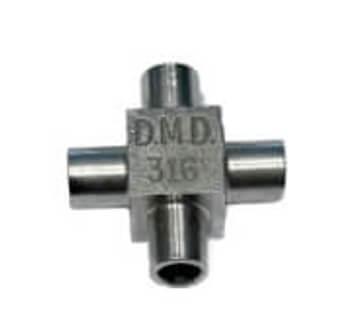

Croix égale microfit

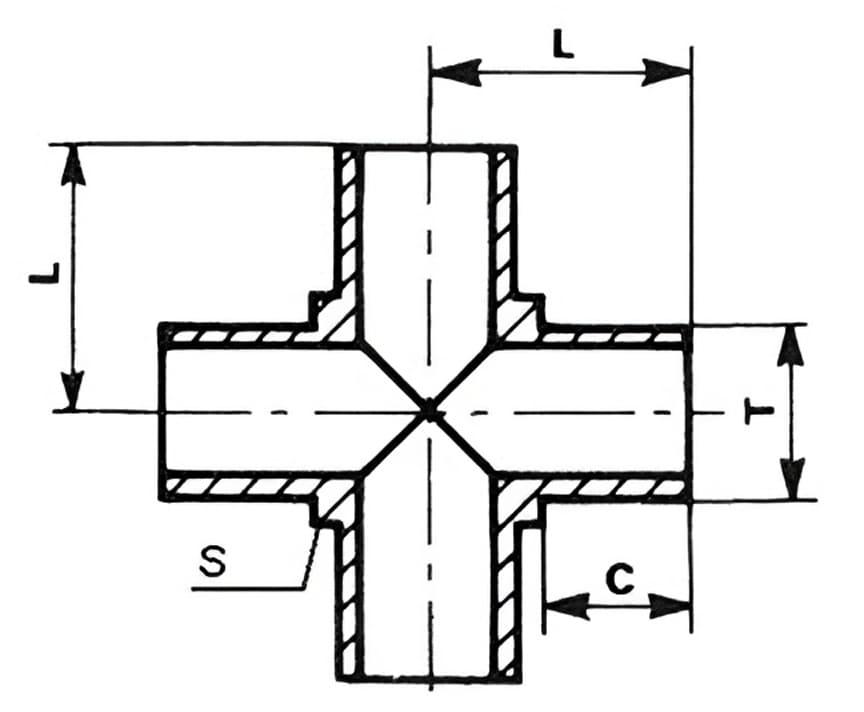

Schéma croix égale microfit
DMD INOX
DMD INOX
Informations générales
Croix égale à souder microfit pour tube de diamètre D inox 316L
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| Cotes de tubes métriques | ||||
| Ø Tube | L (mm) | C (mm) | S (mm) | Inox 316L |
| 4 | 11,35 | 6,35 | 10 | RDLCRM4M |
| 6 | 11,35 | 6,35 | 10 | RDLCRM6M |
| 8 | 12,85 | 6,35 | 13 | RDLCRM8M |
| 10 | 12,85 | 6,35 | 13 | RDLCRM10M |
| 12 | 14,85 | 6,35 | 17 | RDLCRM12M |
| 20 | 18,85 | 6,35 | 25 | RDLCRM20M |
| 25 | 21,35 | 6,35 | 30 | RDLCRM25M |
| Cotes de tubes impériales (pouces américains) | ||||
| Ø Tube | L (mm) | C (mm) | S (mm) | Inox 316L |
| 1/8’’ | 11,35 | 6,35 | 10 | RDLCRM2I |
| 1/4’’ | 11,35 | 6,35 | 10 | RDLCRM4I |
| 3/8’’ | 12,85 | 6,35 | 13 | RDLCRM6I |
| 1/2’’ | 14,85 | 6,35 | 17 | RDLCRM8I |
| 3/4’’ | 18,85 | 6,35 | 25 | RDLCRM12I |
| 1’’ | 21,35 | 6,35 | 30 | RDLCRM16I |
Les dimensions des produits ne sont pas contractuelles
