Union 3 pièces Mâle Cannelé Étanchéité Joint Plat
DMD INOX
DMD INOX
Informations générales
Raccord union 3 pièces inox fileté mâle et cannelé pour tube souple. Étanchéité joint plat.
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger

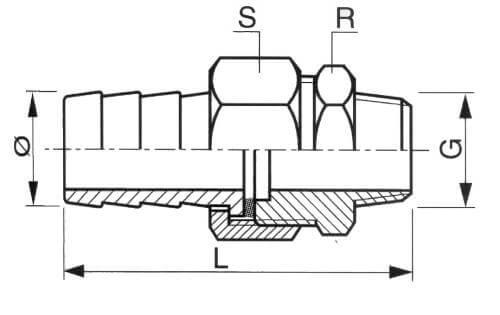

Caractéristiques techniques
| UNIONS MALE/CANNELE | |||||||
| DN | G | Ø | L | R | S | Poids (kg) | GAZ/BSP |
| 8 | 1/4’’ | 13.5 | 46 | 17 | 21 | 0.055 | R3PMCP8G |
| 12 | 3/8’’ | 17.2 | 53 | 21 | 24 | 0.080 | R3PMCP12G |
| 15 | 1/2’’ | 21.3 | 63 | 27 | 30 | 0.155 | R3PMCP15G |
| 20 | 3/4’’ | 26.9 | 74 | 36 | 36 | 0.220 | R3PMCP20G |
| 25 | 1’’ | 33.7 | 84 | 35* | 46 | 0.390 | R3PMCP25G |
| 32 | 1’’1/4 | 42.4 | 88 | 45* | 55 | 0.525 | R3PMCP32G |
| 40 | 1’’1/2 | 48.3 | 84 | 50* | 60 | 0.550 | R3PMCP40G |
| 50 | 2’’ | 60.3 | 100 | 60* | 70 | 0.950 | R3PMCP50G |
| * 2 plats de serrage | |||||||
Les dimensions des produits ne sont pas contractuelles
