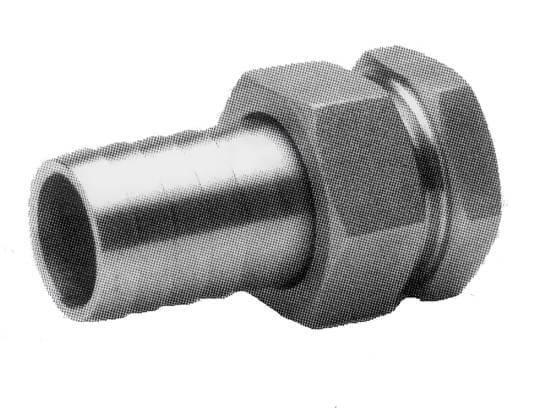

Union femelle/cannelé
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS FEMELLE/CANNELE | |||||||
| DN | G | Ø | L | R | S | Poids (kg) | GAZ/BSP |
| 8 | 1/4’’ | 13.5 | 37 | 17 | 21 | 0.050 | R3PFCP8G |
| 12 | 3/8’’ | 17.2 | 41 | 21 | 24 | 0.065 | R3PFCP12G |
| 15 | 1/2’’ | 21.3 | 51 | 27 | 30 | 0.125 | R3PFCP15G |
| 20 | 3/4’’ | 26.9 | 60 | 36 | 36 | 0.210 | R3PFCP20G |
| 25 | 1’’ | 33.7 | 70 | 37* | 46 | 0.335 | R3PFCP25G |
| 32 | 1’’1/4 | 42.4 | 76 | 46* | 55 | 0.460 | R3PFCP32G |
| 40 | 1’’1/2 | 48.3 | 72 | 52* | 60 | 0.490 | R3PFCP40G |
| 50 | 2’’ | 60.3 | 87 | 63* | 70 | 0.780 | R3PFCP50G |
| * 2 plats de serrage | |||||||
Les dimensions des produits ne sont pas contractuelles
