Union 3 pièces Mâle / Femelle Étanchéité Joint Plat
DMD INOX
DMD INOX
Informations générales
Raccord union 3 pièces inox filetage mâle x taraudage femelle. Étanchéité joint plat.
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques

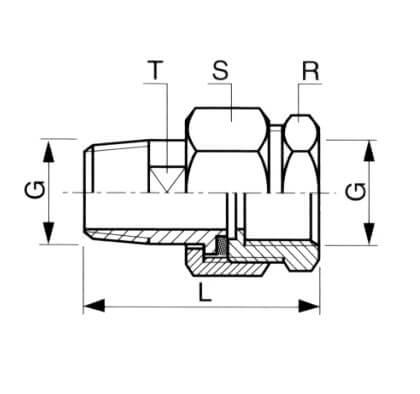

| UNIONS MALE/FEMELLE JOINT PLAT | |||||||
| DN | G | L | R | S | T | Poids (kg) | GAZ/BSP |
| 8 | 1/4’’ | 38 | 17 | 21 | 11 | 0.040 | R3PMFP8G |
| 12 | 3/8’’ | 42 | 21 | 24 | 14 | 0.060 | R3PMFP12G |
| 15 | 1/2’’ | 49 | 27 | 30 | 18 | 0.110 | R3PMFP15G |
| 20 | 3/4’’ | 57 | 36 | 36 | 24 | 0.190 | R3PMFP20G |
| 25 | 1’’ | 66 | 37* | 46 | 30 | 0.315 | R3PMFP25G |
| 32 | 1’’1/4 | 70 | 46* | 55 | 38 | 0.420 | R3PMFP32G |
| 40 | 1’’1/2 | 71 | 52* | 60 | 45 | 0.470 | R3PMFP40G |
| 50 | 2’’ | 79 | 63* | 70 | 54 | 0.695 | R3PMFP50G |
| 65 | 2’’1/2 | 88 | 80* | 92 | 71 | 1.125 | R3PMFP65G |
| 80 | 3’’ | 100 | 94* | 110 | 84 | 1.715 | R3PMFP80G |
| * 2 plats de serrage | |||||||
Les dimensions des produits ne sont pas contractuelles
