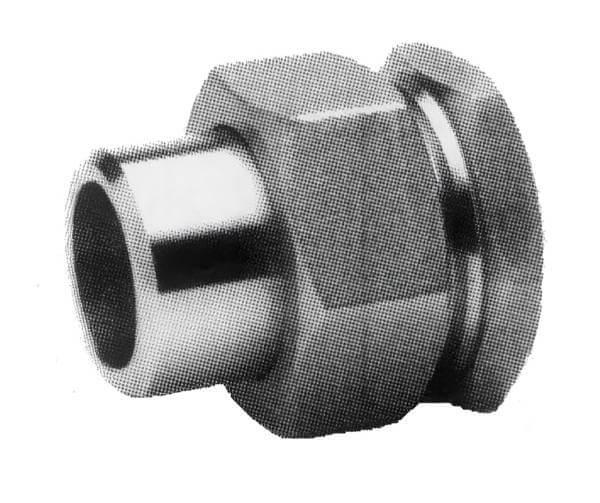

Union lisse/femelle
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS LISSE/FEMLLE JOINT PLAT | |||||||
| DN | G | Ø | L | R | S | Poids (kg) | GAZ/BSP |
| 8 | 1/4’’ | 13.5 | 31 | 17 | 21 | 0.040 | R3PLFP8G |
| 12 | 3/8’’ | 17.2 | 35 | 21 | 24 | 0.060 | R3PLFP12G |
| 15 | 1/2’’ | 21.3 | 40 | 27 | 30 | 0.105 | R3PLFP15G |
| 20 | 3/4’’ | 26.9 | 45 | 36 | 36 | 0.170 | R3PLFP20G |
| 25 | 1’’ | 33.7 | 50 | 37* | 46 | 0.285 | R3PLFP25G |
| 32 | 1’’1/4 | 42.4 | 53 | 46* | 55 | 0.375 | R3PLFP32G |
| 40 | 1’’1/2 | 48.3 | 53 | 52* | 60 | 0.425 | R3PLFP40G |
| 50 | 2’’ | 60.3 | 61 | 63* | 70 | 0.585 | R3PLFP50G |
| 65 | 2’’1/2 | 76.1 | 71 | 80* | 92 | 1.020 | R3PLFP65G |
| 80 | 3’’ | 88.9 | 84 | 94* | 110 | 1.635 | R3PLFP80G |
| * 2 plats de serrage | |||||||
Les dimensions des produits ne sont pas contractuelles
