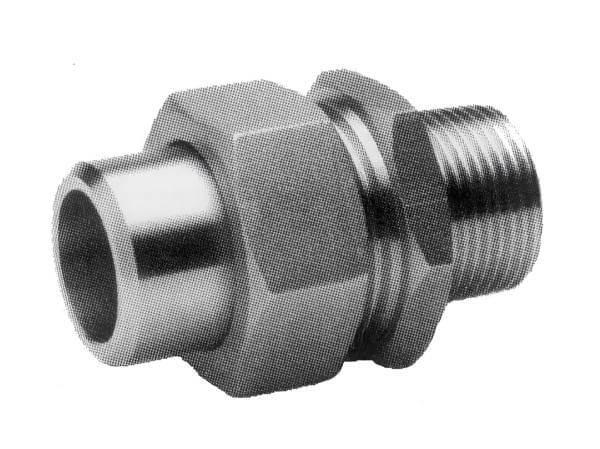

Union lisse/mâle
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS LISSE/MALE JOINT PLAT | |||||||
| DN | G | Ø | L | R | S | Poids (kg) | GAZ/BSP |
| 8 | 1/4’’ | 13.5 | 40 | 17 | 21 | 0.050 | R3PLMP8G |
| 12 | 3/8’’ | 17.2 | 47 | 21 | 24 | 0.075 | R3PLMP12G |
| 15 | 1/2’’ | 21.3 | 52 | 27 | 30 | 0.130 | R3PLMP15G |
| 20 | 3/4’’ | 26.9 | 59 | 36 | 36 | 0.205 | R3PLMP20G |
| 25 | 1’’ | 33.7 | 64 | 35* | 46 | 0.340 | R3PLMP25G |
| 32 | 1’’1/4 | 42.4 | 65 | 45* | 55 | 0.435 | R3PLMP32G |
| 40 | 1’’1/2 | 48.3 | 65 | 50* | 60 | 0.480 | R3PLMP40G |
| 50 | 2’’ | 60.3 | 73 | 60* | 70 | 0.770 | R3PLMP50G |
| 65 | 2’’1/2 | 76.1 | 91 | 80* | 92 | 1.280 | R3PLMP65G |
| 80 | 3’’ | 88.9 | 108 | 94* | 110 | 1.915 | R3PLMP80G |
| * 2 plats de serrage | |||||||
Les dimensions des produits ne sont pas contractuelles
