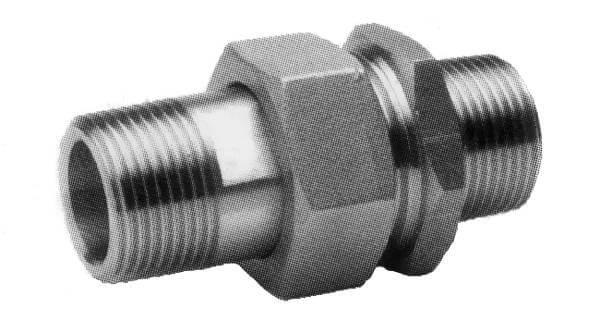

Union mâle/mâle
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS MALE/MALE JOINT PLAT | |||||||
| DN | G | L | R | S | T | Poids (kg) | GAZ/BSP |
| 8 | 1/4’’ | 46 | 17 | 21 | 11 | 0.052 | R3PMMP8G |
| 12 | 3/8’’ | 53 | 21 | 24 | 14 | 0.080 | R3PMMP12G |
| 15 | 1/2’’ | 60 | 27 | 30 | 18 | 0.135 | R3PMMP15G |
| 20 | 3/4’’ | 71 | 36 | 36 | 24 | 0.225 | R3PMMP20G |
| 25 | 1’’ | 80 | 35* | 46 | 30 | 0.370 | R3PMMP25G |
| 32 | 1’’1/4 | 81 | 45* | 55 | 38 | 0.480 | R3PMMP32G |
| 40 | 1’’1/2 | 82 | 50* | 60 | 45 | 0.530 | R3PMMP40G |
| 50 | 2’’ | 92 | 60* | 70 | 54 | 0.875 | R3PMMP50G |
| 65 | 2’’1/2 | 108 | 80* | 92 | 71 | 1.360 | R3PMMP65G |
| 80 | 3’’ | 125 | 94* | 110 | 84 | 1.995 | R3PMMP80G |
| * 2 plats de serrage | |||||||
Les dimensions des produits ne sont pas contractuelles
