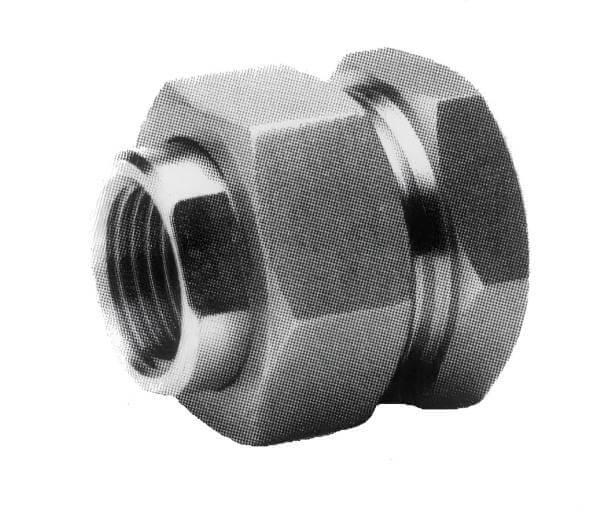

Union réduit femelle/femelle
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS FEMELLE/FEMELLE REDUIT | |||||||||
| DN | G | g | L | R | S | T | Poids (kg) | Gaz/BSP | NPT/BRIGGS |
| 45881 | 3/8’’ | 01-avr | 30 | 21 | 24 | 14 | 0.050 | R3PFFR128G | R3PFFR128NPT |
| 46006 | 1/2’’ | 03-août | 34 | 27 | 30 | 18 | 0.095 | R3PFFR1512G | R3PFFR1512NPT |
| 20/15 | 3/4’’ | 01-févr | 37 | 36 | 36 | 24 | 0.160 | R3PFFR2015G | R3PFFR2015NPT |
| 25/20 | 1’’ | 03-avr | 47 | 37* | 46 | 30 | 0.270 | R3PFFR2520G | R3PFFR2520NPT |
| 32/25 | 1’’1/4 | 1’’ | 50 | 46* | 55 | 38 | 0.380 | R3PFFR3225G | R3PFFR3225NPT |
| 40/32 | 1’’1/2 | 1’’1/4 | 53 | 52* | 60 | 45 | 0.390 | R3PFFR4032G | R3PFFR4032NPT |
| 50/40 | 2’’ | 1’’1/2 | 56 | 63* | 70 | 54 | 0.580 | R3PFFR5040G | R3PFFR5040NPT |
| * 2 plats de serrage | |||||||||
Les dimensions des produits ne sont pas contractuelles
