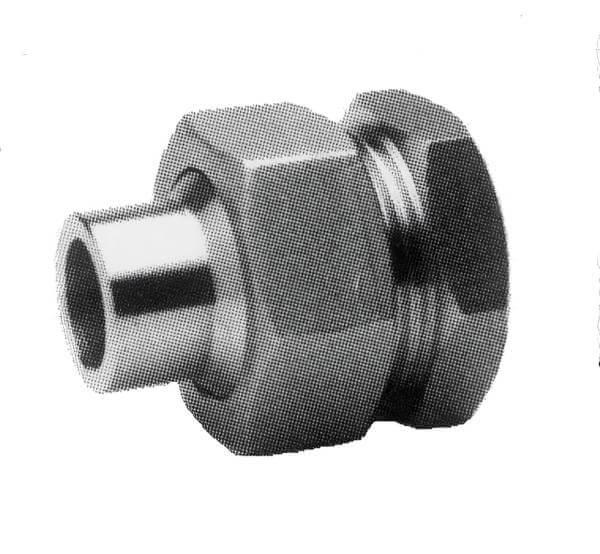

Union réduit femelle/lisse
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS FEMELLE/LISSE REDUIIT | ||||||||
| DN | G | Ø | L | R | S | Poids (kg) | Gaz/BSP | NPT/BRIGGS |
| 8/5 | 1/4’’ | 10.2 | 32 | 17 | 21 | 0.040 | R3PFLR85G | R3PFLR85NPT |
| 12/8 | 3/8’’ | 13.5 | 36 | 21 | 24 | 0.060 | R3PFLR128G | R3PFLR128NPT |
| 15/12 | 1/2’’ | 17.2 | 40 | 27 | 30 | 0.105 | R3PFLR1512G | R3PFLR1512NPT |
| 20/15 | 3/4’’ | 21.3 | 46 | 36 | 36 | 0.170 | R3PFLR2015G | R3PFLR2015NPT |
| 25/20 | 1’’ | 26.9 | 46 | 37* | 46 | 0.285 | R3PFLR2520G | R3PFLR2520NPT |
| 32/25 | 1’’1/4 | 33.7 | 50 | 46* | 55 | 0.375 | R3PFLR3225G | R3PFLR3225NPT |
| 40/32 | 1’’1/2 | 42.4 | 53 | 52* | 60 | 0.425 | R3PFLR4032G | R3PFLR4032NPT |
| 50/40 | 2’’ | 48.3 | 56 | 63* | 70 | 0.585 | R3PFLR5040G | R3PFLR5040NPT |
| * 2 plats de serrage | ||||||||
Les dimensions des produits ne sont pas contractuelles
