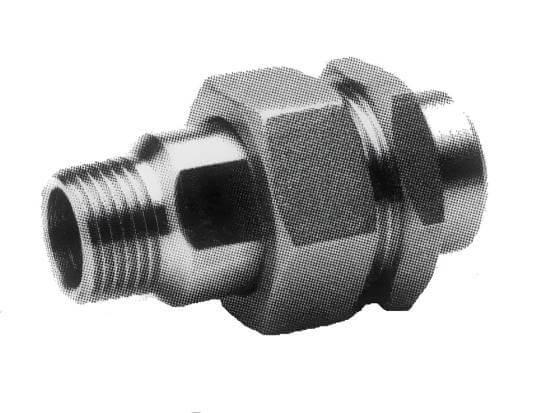

Union réduit lisse/male
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS LISSE/MALE REDUIT | |||||||||
| DN | G | g | L | R | S | T | Poids (kg) | Gaz/BSP | NPT/BRIGGS |
| 8/5 | 1/4’’ | 1/8’’ | 46 | 17 | 21 | 11 | 0.050 | R3PLMR85G | R3PLMR85NPT |
| 12/8 | 3/8’’ | 1/4’’ | 51 | 21 | 24 | 14 | 0.075 | R3PLMR128G | R3PLMR128NPT |
| 15/12 | 1/2’’ | 3/8’’ | 57 | 27 | 30 | 18 | 0.130 | R3PLMR1512G | R3PLMR1512NPT |
| 20/15 | 3/4’’ | 1/2’’ | 63 | 36 | 36 | 24 | 0.205 | R3PLMR2015G | R3PLMR2015NPT |
| 25/20 | 1’’ | 3/4’’ | 75 | 37* | 46 | 30 | 0.340 | R3PLMR2520G | R3PLMR2520NPT |
| 32/25 | 1’’1/4 | 1’’ | 76 | 46* | 55 | 38 | 0.435 | R3PLMR3225G | R3PLMR3225NPT |
| 40/32 | 1’’1/2 | 1’’1/4 | 76 | 52* | 60 | 45 | 0.480 | R3PLMR4032G | R3PLMR4032NPT |
| 50/40 | 2’’ | 1’’1/2 | 85 | 63* | 70 | 54 | 0.770 | R3PLMR5040G | R3PLMR5040NPT |
| * 2 plats de serrage | |||||||||
Les dimensions des produits ne sont pas contractuelles
