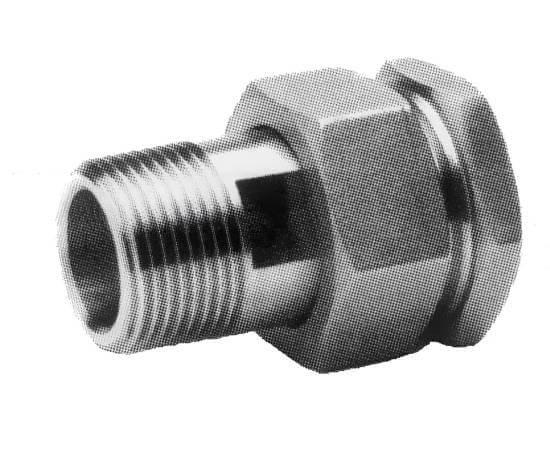

Union réduit male/femelle
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS MALE/FEMELLE REDUIT | ||||||||
| DN | G | g | L | R | S | T | Poids (kg) | Gaz/BSP |
| 8/5 | 1/4’’ | 01-août | 38 | 17 | 21 | 11 | 0.040 | R3PMFR85G |
| 12/8 | 3/8’’ | 01-avr | 42 | 21 | 24 | 14 | 0.060 | R3PMFR128G |
| 15/12 | 1/2’’ | 03-août | 49 | 27 | 30 | 18 | 0.110 | R3PMFR1512G |
| 20/15 | 3/4’’ | 01-févr | 57 | 36 | 36 | 24 | 0.190 | R3PMFR2015G |
| 25/20 | 1’’ | 03-avr | 66 | 37* | 46 | 30 | 0.315 | R3PMFR2520G |
| 32/25 | 1’’1/4 | 1’’ | 70 | 46* | 55 | 38 | 0.420 | R3PMFR3225G |
| 40/32 | 1’’1/2 | 1’’1/4 | 71 | 52* | 60 | 45 | 0.470 | R3PMFR4032G |
| 50/40 | 2’’ | 1’’1/2 | 79 | 63* | 70 | 54 | 0.695 | R3PMFR5040G |
| * 2 plats de serrage | ||||||||
Les dimensions des produits ne sont pas contractuelles
