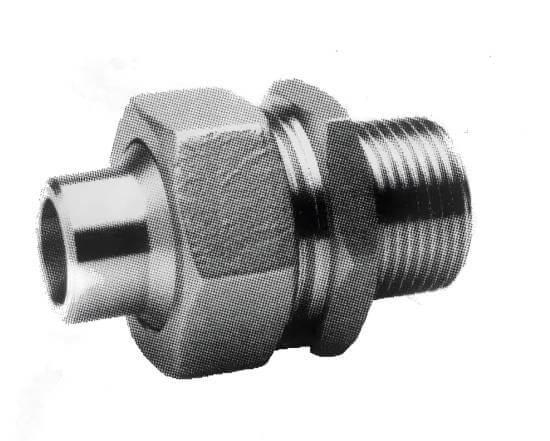

Union réduit male/lisse
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS MALE/LISSE REDUIT | ||||||||
| DN | G | Ø | L | R | S | Poids (kg) | Gaz/BSP | NPT/BRIGGS |
| 8/5 | 1/4’’ | 10.2 | 40 | 17 | 21 | 0.050 | R3PMLR85G | R3PMLR85NPT |
| 12/8 | 3/8’’ | 13.5 | 47 | 21 | 24 | 0.075 | R3PMLR128G | R3PMLR128NPT |
| 15/12 | 1/2’’ | 17.2 | 52 | 27 | 30 | 0.130 | R3PMLR1512G | R3PMLR1512NPT |
| 20/15 | 03-avr | 21.3 | 59 | 36 | 36 | 0.205 | R3PMLR2015G | R3PMLR2015NPT |
| 25/20 | 1’’ | 26.9 | 64 | 35* | 46 | 0.340 | R3PMLR2520G | R3PMLR2520NPT |
| 32/25 | 1’’1/4 | 33.7 | 65 | 45* | 55 | 0.435 | R3PMLR3225G | R3PMLR3225NPT |
| 40/32 | 1’’1/2 | 42.4 | 65 | 50* | 60 | 0.480 | R3PMLR4032G | R3PMLR4032NPT |
| 50/40 | 2’’ | 48.3 | 73 | 60* | 70 | 0.770 | R3PMLR5040G | R3PMLR5040NPT |
| * 2 plats de serrage | ||||||||
Les dimensions des produits ne sont pas contractuelles
