Union double pour gaz purs

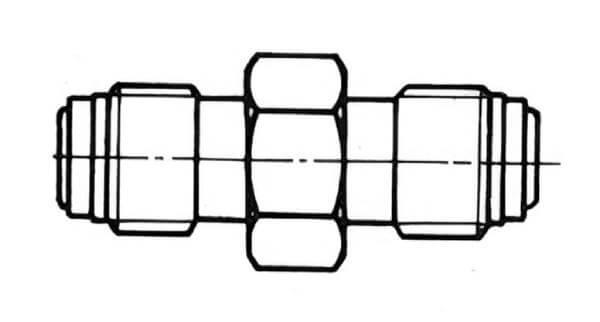

Union double filtetée

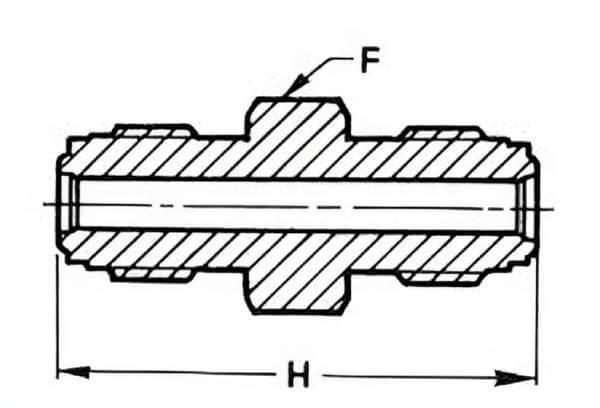

Schéma union double filetée
DMD INOX
DMD INOX
Informations générales
Union égale pour gaz purs inox 316L pour connecter entre eux 3 tubes de même diamètre
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| UNIONS DOUBLES | |||
| Ø Tube | F | H | Inox 316L |
| 4 | 14 | 28.7 | RDLUD2F |
| 6 | 19 | 39.4 | RDLUD4F |
| 8 | 24 | 39.4 | RDLUD4F |
| 10 | 24 | 46.7 | RDLUD8F |
| 12 | 24 | 46.7 | RDLUD8F |
| 14 | 32 | 62 | RDLUD12F |
| 18 | 32 | 62 | RDLUD12F |
| 20 | 32 | 65.8 | RDLUD16F |
| 25 | 41 | 65.8 | RDLUD16F |
| 1/8’’ | 14 | 28.7 | RDLUD2F |
| 1/4’’ | 19 | 39.4 | RDLUD4F |
| 1/2’’ | 24 | 46.7 | RDLUD8F |
| 3/4’’ | 32 | 62 | RDLUD12F |
| 1’’ | 41 | 65.8 | RDLUD16F |
Les dimensions des produits ne sont pas contractuelles
