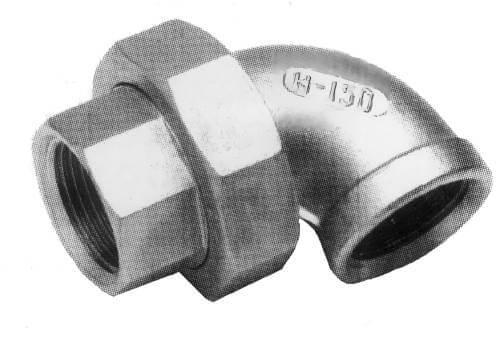

Coude union femelle/femelle
Union 3 pièces coudée femelle/femelle

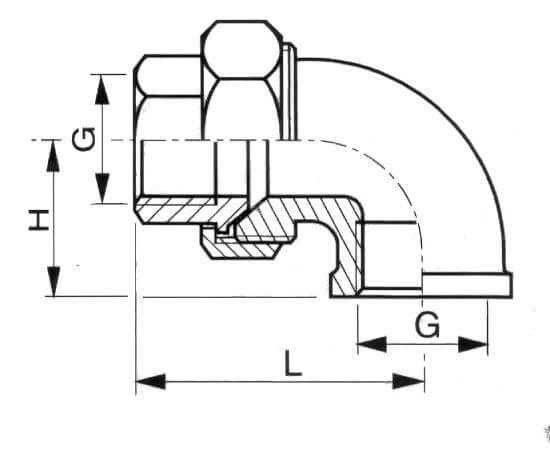

Schéma union 3 pièces coudée femelle/femelle
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS COUDEES F/F | |||||
| DN | G | L | H | Poids (kg) | GAZ/BSP |
| 8 | 1/4’’ | 51 | 35 | 0.112 | R3PCUFF8G |
| 12 | 3/8’’ | 57 | 42 | 0.176 | R3PCUFF12G |
| 15 | 1/2’’ | 67 | 49 | 0.222 | R3PCUFF15G |
| 20 | 3/4’’ | 74 | 58 | 0.344 | R3PCUFF20G |
| 25 | 1’’ | 90 | 69 | 0.530 | R3PCUFF25G |
| 32 | 1’’1/4 | 101 | 80 | 0.766 | R3PCUFF32G |
| 40 | 1’’1/2 | 114 | 90 | 1.022 | R3PCUFF40G |
| 50 | 2’’ | 133 | 106 | 1.604 | R3PCUFF50G |
Les dimensions des produits ne sont pas contractuelles
