Coude union mâle/femelle

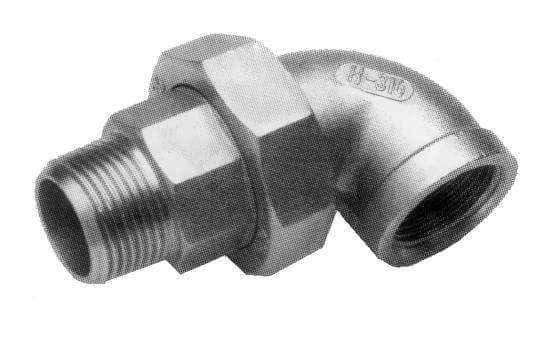

Union 3 pièces coudée mâle/femelle

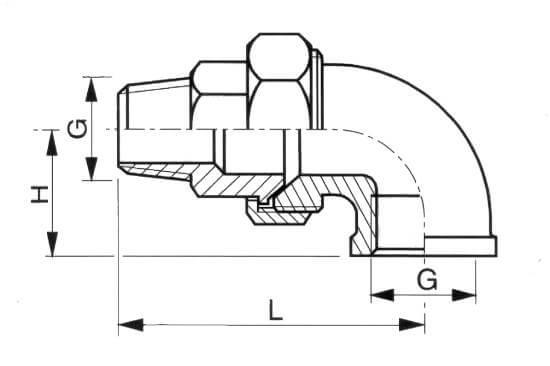

Schéma union 3 pièces coudée mâle/femelle
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS COUDEES M/F | |||||
| DN | G | L | H | Poids (kg) | GAZ/BSP |
| 8 | 1/4’’ | 64 | 35 | 0.118 | R3PCUMF8G |
| 12 | 3/8’’ | 72 | 42 | 0.190 | R3PCUMF12G |
| 15 | 1/2’’ | 82 | 49 | 0.244 | R3PCUMF15G |
| 20 | 3/4’’ | 93 | 58 | 0.376 | R3PCUMF20G |
| 25 | 1’’ | 111 | 69 | 0.572 | R3PCUMF25G |
| 32 | 1’’1/4 | 125 | 80 | 0.838 | R3PCUMF32G |
| 40 | 1’’1/2 | 137 | 90 | 1.090 | R3PCUMF40G |
| 50 | 2’’ | 161 | 106 | 1.732 | R3PCUMF50G |
Les dimensions des produits ne sont pas contractuelles
