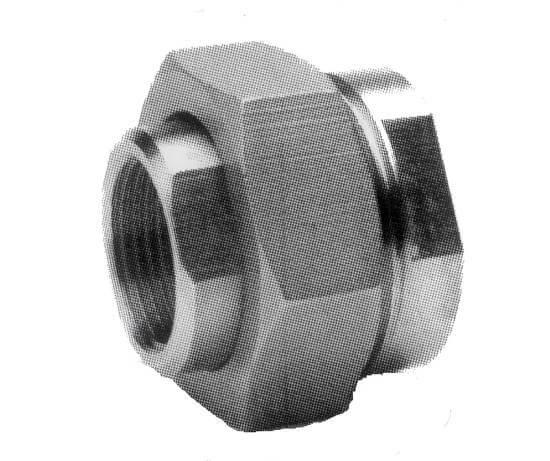

Union femelle/femelle
Union 3 pièces femelle/femelle

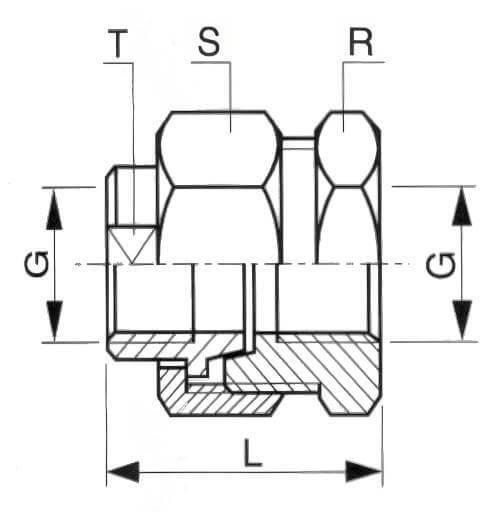

Schéma union 3 pièces femelle/femelle
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS FEMELLE/FEMELLE | ||||||||
| DN | G | L | R | S | T | Poids (kg) | GAZ / BSP | NPT / BRIGGS |
| 5 | 1/8’’ | 29 | 21 | 24 | 14 | 0.060 | R3PFF5G | |
| 8 | 1/4’’ | 29 | 21 | 24 | 14 | 0.060 | R3PFF8G | R3PFF8NPT |
| 12 | 3/8’’ | 34 | 27 | 30 | 18 | 0.105 | R3PFF12G | R3PFF12NPT |
| 15 | 1/2’’ | 34 | 36 | 36 | 24 | 0.185 | R3PFF15G | R3PFF15NPT |
| 20 | 3/4’’ | 38 | 37* | 46 | 30 | 0.310 | R3PFF20G | R3PFF20NPT |
| 25 | 1’’ | 44 | 46* | 55 | 38 | 0.460 | R3PFF25G | R3PFF25NPT |
| 32 | 1’’1/4 | 50 | 50* | 60 | 45 | 0.460 | R3PFF32G | R3PFF32NPT |
| 40 | 1 ‘’1/2 | 53 | 60* | 70 | 54 | 0.755 | R3PFF40G | R3PFF40NPT |
| 50 | 2’’ | 54 | 70* | 84 | 63 | 0.840 | R3PFF50G | R3PFF50NPT |
| 65 | 2 ‘’1/2 | 63 | 94* | 110 | 83 | 1.880 | R3PFF65G | |
| 80 | 3’’ | 75 | 104* | 122 | 94 | 2.265 | R3PFF80G | |
| 100 | 4’’ | 94 | 140 | 150 | 125 | 4.055 | R3PFF100G | |
Les dimensions des produits ne sont pas contractuelles
