Union lisse/mâle

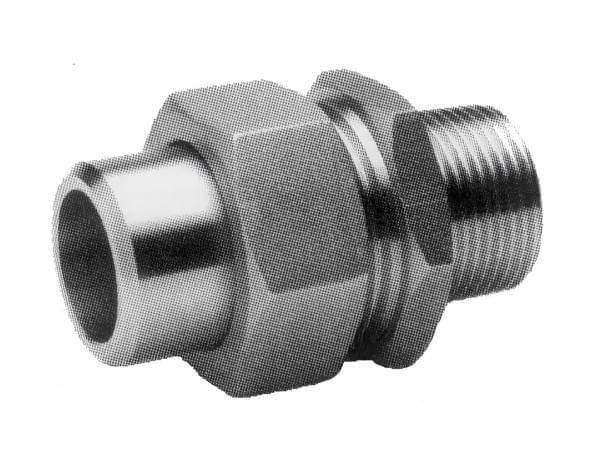

Union 3 pièces lisse/mâle

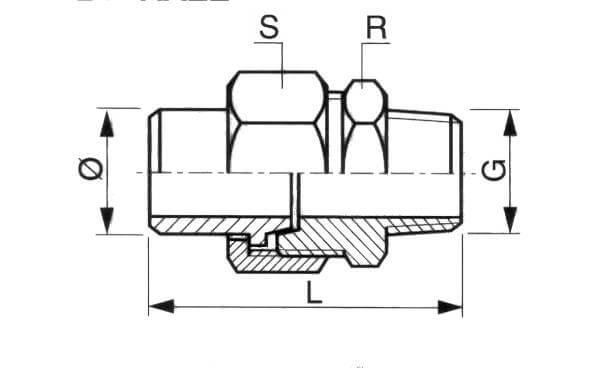

Schéma union 3 pièces lisse/mâle
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS LISSE/MÂLE | ||||||||
| DN | G | Ø | L | R | S | Poids (kg) | GAZ / BSP | NPT / BRIGGS |
| 5 | 1/8’’ | 10.2 | 40 | 17 | 21 | 0.050 | R3PLM5G | |
| 8 | 1/4’’ | 13.5 | 40 | 17 | 21 | 0.050 | R3PLM8G | R3PLM8NPT |
| 12 | 3/8’’ | 17.2 | 47 | 21 | 24 | 0.075 | R3PLM12G | R3PLM12NPT |
| 15 | 1/2’’ | 21.3 | 52 | 27 | 30 | 0.130 | R3PLM15G | R3PLM15NPT |
| 20 | 3/4’’ | 26.9 | 59 | 36 | 36 | 0.205 | R3PLM20G | R3PLM20NPT |
| 25 | 1’’ | 33.7 | 64 | 35* | 46 | 0.340 | R3PLM25G | R3PLM25NPT |
| 32 | 1’’1/4 | 42.4 | 65 | 45* | 55 | 0.435 | R3PLM32G | R3PLM32NPT |
| 40 | 1 ‘’1/2 | 48.3 | 65 | 50* | 60 | 0.480 | R3PLM40G | R3PLM40NPT |
| 50 | 2’’ | 60.3 | 73 | 60* | 70 | 0.770 | R3PLM50G | R3PLM50NPT |
| 65 | 2 ‘’1/2 | 76.1 | 91 | 80* | 92 | 1.275 | R3PLM65G | |
| 80 | 3’’ | 88.9 | 108 | 94* | 110 | 1.915 | R3PLM80G | |
| 100 | 4’’ | 114.3 | 145 | 115* | 135 | 4.115 | R3PLM100G | |
Les dimensions des produits ne sont pas contractuelles
