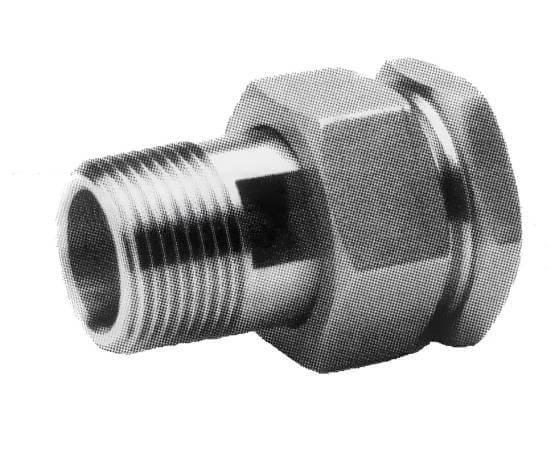

Union mâle/femelle

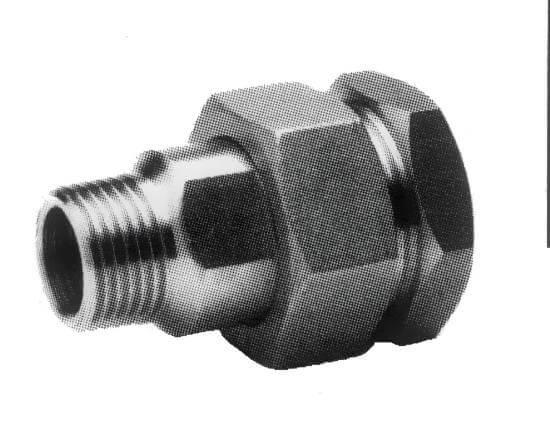

Union 3 pièces mâle/femelle

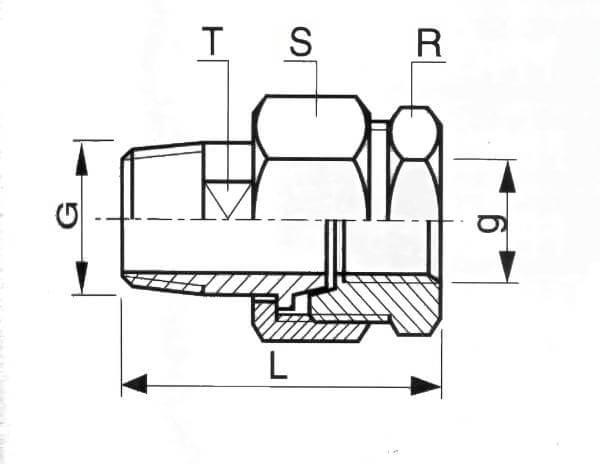

Schéma union 3 pièces mâle/femelle
DMD INOX
DMD INOX
Informations générales
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS MÂLE/FEMELLE | ||||||||
| DN | G | L | R | S | T | Poids (kg) | Référence | Référence |
| GAZ / BSP | NPT / BRIGGS | |||||||
| 5 | 1/8’’ | 32 | 17 | 21 | 10 | 0.045 | R3PMF5G | |
| 8 | 1/4’’ | 38 | 17 | 21 | 11 | 0.040 | R3PMF8G | R3PMF8NPT |
| 12 | 3/8’’ | 42 | 21 | 24 | 14 | 0.060 | R3PMF12G | R3PMF12NPT |
| 15 | 1/2’’ | 49 | 27 | 30 | 18 | 0.110 | R3PMF15G | R3PMF15NPT |
| 20 | 3/4’’ | 57 | 36 | 36 | 24 | 0.190 | R3PMF20G | R3PMF20NPT |
| 25 | 1’’ | 66 | 37* | 46 | 30 | 0.315 | R3PMF25G | R3PMF25NPT |
| 32 | 1’’1/4 | 70 | 46* | 55 | 38 | 0.420 | R3PMF32G | R3PMF32NPT |
| 40 | 1 ‘’1/2 | 71 | 52* | 60 | 45 | 0.470 | R3PMF40G | R3PMF40NPT |
| 50 | 2’’ | 79 | 63* | 70 | 54 | 0.695 | R3PMF50G | R3PMF50NPT |
| 65 | 2 ‘’1/2 | 88 | 80* | 92 | 71 | 1.125 | R3PMF65G | |
| 80 | 3’’ | 100 | 94* | 110 | 84 | 1.715 | R3PMF80G | |
Les dimensions des produits ne sont pas contractuelles
