Informations générales

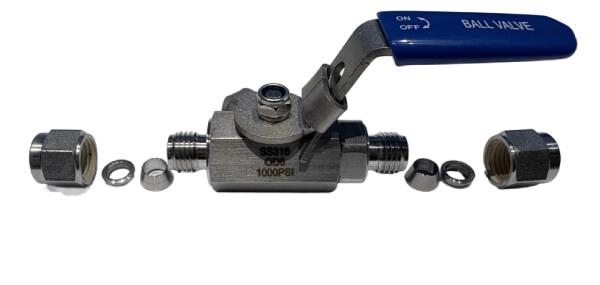

Vanne 2 voies à boisseau sphérique inox 316, corps en 6 pans, PN65
- Siège PTFE vierge standard
- Connexion symétrique double bague
- Passage integral
- Poignée verrouillable en ouverture et fermeture
Caractéristiques techniques
| Tubes métriques (mm) | |||||||
| Ø D tube (mm) | L (mm) | L1 (mm) | E (mm) | P (mm) | H (mm) | Ø passage (mm) | Inox 316L |
| 6 | 76 | 42 | 36 | 60 | 19 | 4 | VBS2V6P4TDB6MV |
| 8 | 77 | 43 | 37 | 61 | 19 | 6 | VBS2V6P6TDB8MV |
| 10 | 80 | 45 | 41 | 78 | 22 | 8 | VBS2V6P8TDB10MV |
| 12 | 92 | 49 | 43 | 88 | 25 | 10 | VBS2V6P10TDB12MV |
| Tubes impériaux OD (mm) | |||||||
| Ø D tube (mm) | L (mm) | L1 (mm) | E (mm) | P (mm) | H (mm) | Ø passage (mm) | Inox 316L |
| 1/4 - 6,35 | 76,5 | 42 | 37 | 59 | 19 | 4,5 | VBS2V6P4TDB4IV |
| 3/8 - 9,52 | 80 | 44 | 44 | 81 | 22 | 4,5 | VBS2V6P7TDB6IV |
| 1/2 - 12,7 | 91,5 | 48 | 44 | 88 | 25 | 10 | VBS2V6P10TDB8IV |
Les dimensions des produits ne sont pas contractuelles
