Bride tournante à trous taraudés
Bride tournante trous taraudés

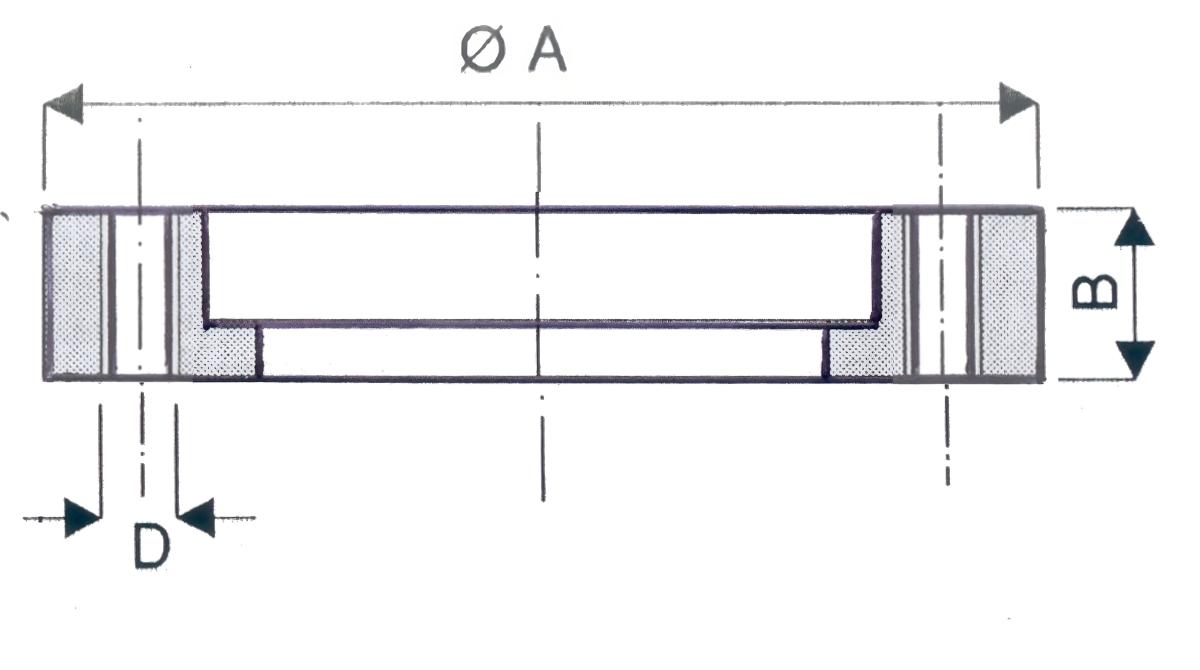

Schéma bride tournante trous taraudés
DMD INOX
Caractéristiques techniques
| BRIDES TOURNANTES A TROUS TARAUDES | ||||||
| Ø nominal | A | B | C | D | Inox 316L | Inox 304 |
| DN 16 | 33.8 | 7.6 | 27 | 4.4 | VCFBT16LIL | VCFBT16LI |
| DN 35 | 69.5 | 12.7 | 58.7 | 6.7 | VCFBT35LIL | VCFBT35LI |
| DN 63 | 113.6 | 19 | 92.1 | 8.4 | VCFBT63LIL | VCFBT63LI |
| DN 100 | 151.6 | 21.5 | 130.2 | 8.4 | VCFBT100LIL | VCFBT100LI |
| DN 150 | 202.5 | 24 | 181 | 8.4 | VCFBT150LIL | VCFBT150LI |
| DN 200 | 253.2 | 24.7 | 231.8 | 8.4 | VCFBT200LIL | VCFBT200LI |
| DN 250 | 336.5 | 28.5 | 306.5 | 10.3 | VCFBT250LIL | VCFBT250LI |
| DN 300 | 355.6 | 28.5 | 325.7 | 10.3 | VCFBT300LIL | VCFBT300LI |
| DN 350 | 419.1 | 28.5 | 388.9 | 10.3 | VCFBT350LIL | VCFBT350LI |
Les dimensions des produits ne sont pas contractuelles
