Bride fixe à souder ISO F

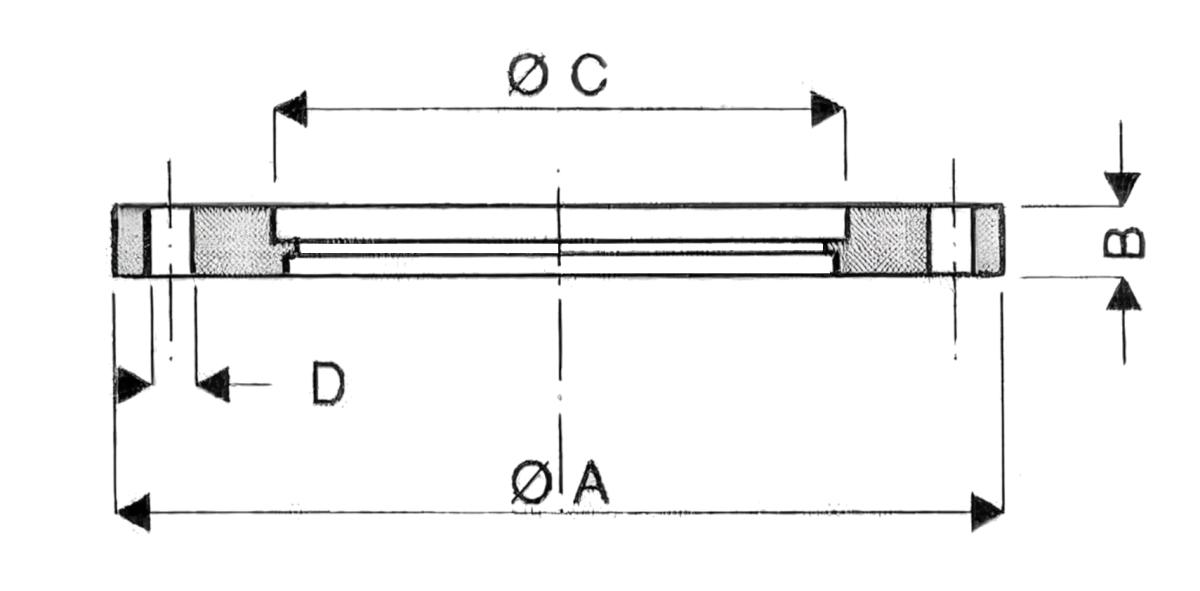

Bride ISO F à souder SW

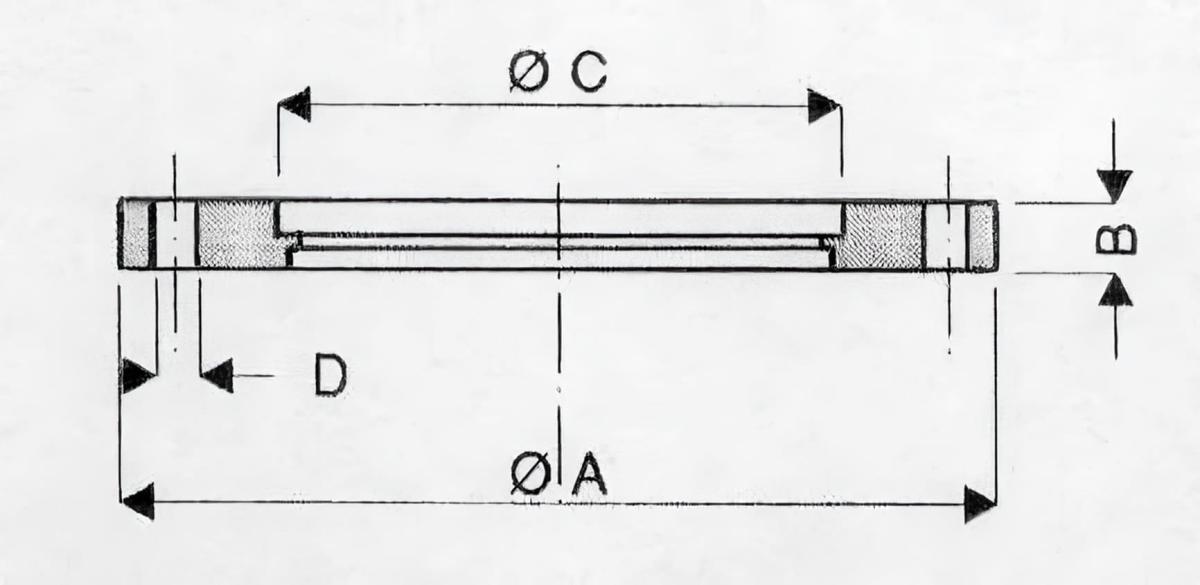

Schéma bride ISO F à souder SW
DMD INOX
Caractéristiques techniques
| BRIDES A SOUDER SW | |||||||
| Ø Nominal | Ø Passage | A | B | C | D | Inox 316L | Inox 304 |
| DN 63 | 70 | 130 | 12 | 76.5 | 9 | VIFBSW63IL48I | VIFBSW63I48I |
| DN 80 | 83 | 145 | 12 | 89.2 | 9 | VIFBSW80IL48S | VIFBSW80I48S |
| DN 100 | 102 | 165 | 12 | 104.3 | 9 | VIFBSW100IL104M | VIFBSW100I104M |
| DN 100 | 110.3 | 165 | 12 | 114.8 | 9 | VIFBSW100IL64S | VIFBSW100I64S |
| DN 100 | 98.3 | 165 | 12 | 102 | 9 | VIFBSW100IL64I | VIFBSW100I64I |
| DN 160 | 150 | 225 | 16 | 154.5 | 11 | VIFBSW160IL154M | VIFBSW160I154M |
| DN 160 | 153 | 225 | 16 | 159.5 | 11 | VIFBSW160IL159M | VIFBSW160I159M |
| DN 160 | 148.3 | 225 | 16 | 153 | 11 | VIFBSW160IL96I | VIFBSW160I96I |
| DN 160 | 164 | 225 | 16 | 168.8 | 11 | VIFBSW160IL96S | VIFBSW160I96S |
| DN 200 | 213 | 285 | 16 | 219.5 | 11 | VIFBSW200IL148S | VIFBSW200I148S |
| DN 200 | 199 | 285 | 16 | 203.6 | 11 | VIFBSW200IL148I | VIFBSW200I148I |
| DN 250 | 261 | 335 | 16 | 267.5 | 11 | VIFBSW250IL267M | VIFBSW250I267M |
| DN 250 | 248 | 335 | 16 | 254.5 | 11 | VIFBSW205IL160I | VIFBSW205I160I |
| DN 320 | 300 | 425 | 20 | 304.8 | 14 | VIFBSW320IL306M | VIFBSW320I306M |
| DN 400 | 400 | 510 | 20 | 406.5 | 14 | VIFBSW400IL406M | VIFBSW400I406M |
| DN 500 | 501 | 610 | 20 | 508.5 | 14 | VIFBSW500IL508M | VIFBSW500I508M |
Les dimensions des produits ne sont pas contractuelles
