Bride à Souder ISO K Butt Welding

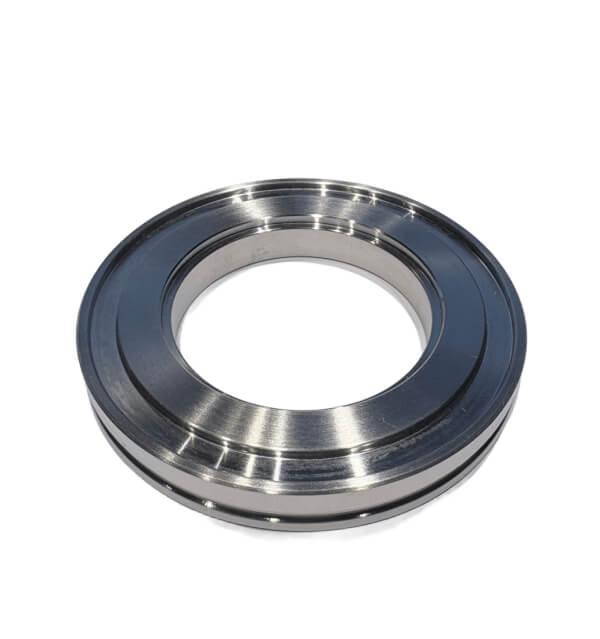

Bride à souder BW

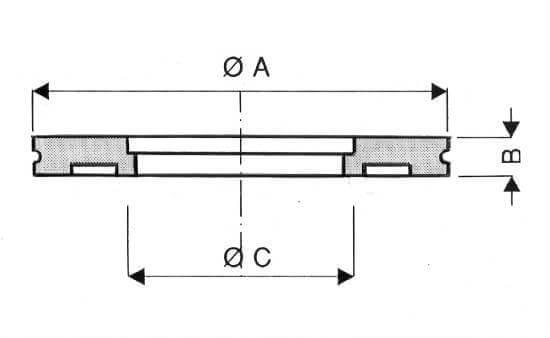

Schéma bride à souder BW
DMD INOX
Informations générales
Bride à souder ISO K bout à bout en posant le tube sur la bride
Documents
RACCORDS PNEUROP ISO K (Pdf
- 1498.475ko)
Télecharger
Caractéristiques techniques
| BRIDES A SOUDER BW | |||||
| DN | A | B | C | Inox 304 | Inox 316L |
| DN 63 | 95 | 12 | 63.5 | VIKBBW63I40I | VIKBBW63IL40I |
| DN 63 | 95 | 12 | 76.1 | VIKBBW64I48I | VIKBBW64IL48I |
| DN 80 | 110 | 12 | 88.9 | VIKBBW80I48S | VIKBBW80IL48S |
| DN 100 | 130 | 12 | 101.6 | VIKBBW100I64I | VIKBBW100IL64I |
| DN 100 | 130 | 12 | 104 | VIKBBW100I104M | VIKBBW100IL104M |
| DN 100 | 130 | 12 | 114.3 | VIKBBW100I64S | VIKBBW100IL64S |
| DN 160 | 180 | 12 | 152.4 | VIKBBW160I96I | VIKBBW160IL96I |
| DN 160 | 180 | 12 | 154 | VIKBBW160I154M | VIKBBW160IL154M |
| DN 160 | 180 | 12 | 159 | VIKBBW160I159M | VIKBBW160IL159M |
| DN 160 | 180 | 12 | 168.3 | VIKBBW160I96S | VIKBBW160IL96S |
| DN 200 | 240 | 12 | 203.2 | VIKBBW200I128I | VIKBBW200IL128I |
| DN 200 | 240 | 12 | 219.1 | VIKBBW200I128S | VIKBBW200IL128S |
| DN 250 | 290 | 12 | 254 | VIKBBW250I160I | VIKBBW250IL160I |
| DN 250 | 290 | 12 | 267 | VIKBBW250I257M | VIKBBW250IL257M |
| DN 320 | 370 | 17 | 306 | VIKBBW320I306M | VIKBBW320IL306M |
| DN 400 | 450 | 17 | 406 | VIKBBW400I406M | VIKBBW400IL406M |
| DN 500 | 550 | 17 | 508 | VIKBBW500I508M | VIKBBW500IL508M |
Les dimensions des produits ne sont pas contractuelles
