Bride à souder Socket Welding
Bride à souder SW

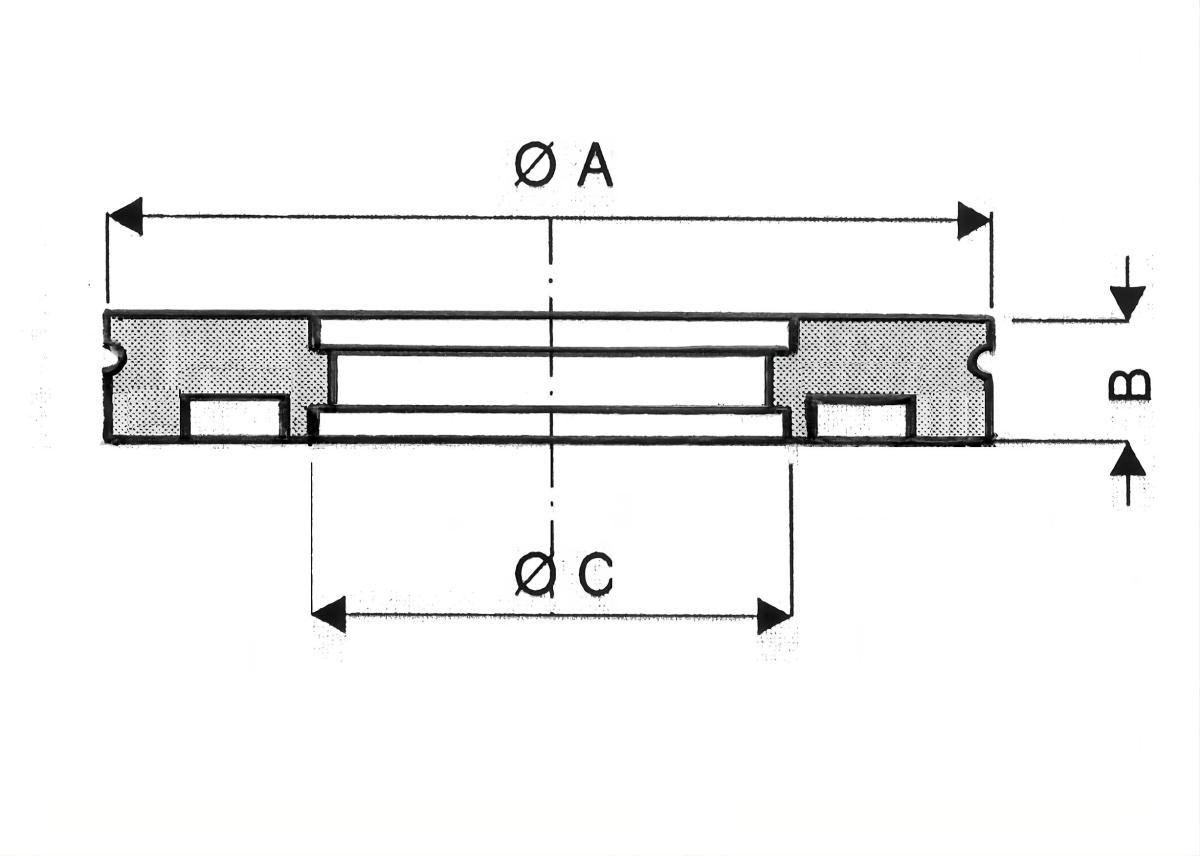

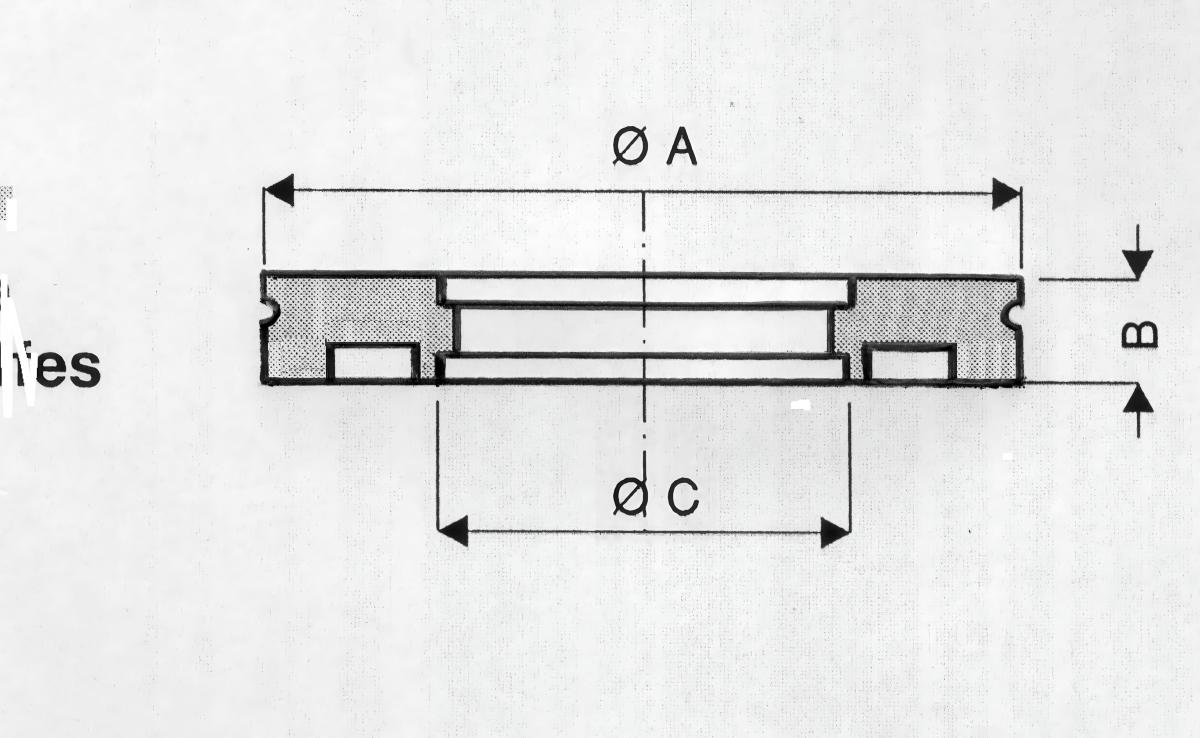

Schéma bride à souder SW
DMD INOX
Caractéristiques techniques
| BRIDES A SOUDER SW | |||||
| DN | A | B | C | Inox 304 | Inox 316L |
| DN 63 | 95 | 12 | 63.5 | VIKBSW63I40I | VIKBSW63IL40I |
| DN 63 | 95 | 12 | 76.1 | VIKBSW64I48I | VIKBSW64IL48I |
| DN 80 | 110 | 12 | 88.9 | VIKBSW80I48S | VIKBSW80IL48S |
| DN 100 | 130 | 12 | 101.6 | VIKBSW100I64I | VIKBSW100IL64I |
| DN 100 | 130 | 12 | 104 | VIKBSW100I104M | VIKBSW100IL104M |
| DN 100 | 130 | 12 | 114.3 | VIKBSW100I64S | VIKBSW100IL64S |
| DN 160 | 180 | 12 | 152.4 | VIKBSW160I96I | VIKBSW160IL96I |
| DN 160 | 180 | 12 | 154 | VIKBSW160I154M | VIKBSW160IL154M |
| DN 160 | 180 | 12 | 159 | VIKBSW160I159M | VIKBSW160IL159M |
| DN 160 | 180 | 12 | 168.3 | VIKBSW160I96S | VIKBSW160IL96S |
| DN 200 | 240 | 12 | 203.2 | VIKBSW200I128I | VIKBSW200IL128I |
| DN 200 | 240 | 12 | 219.1 | VIKBSW200I128S | VIKBSW200IL128S |
| DN 250 | 290 | 12 | 254 | VIKBSW250I160I | VIKBSW250IL160I |
| DN 250 | 290 | 12 | 267 | VIKBSW250I257M | VIKBSW250IL257M |
| DN 320 | 370 | 17 | 306 | VIKBSW320I306M | VIKBSW320IL306M |
| DN 400 | 450 | 17 | 406 | VIKBSW400I406M | VIKBSW400IL406M |
| DN 500 | 550 | 17 | 508 | VIKBSW500I508M | VIKBSW500IL508M |
Les dimensions des produits ne sont pas contractuelles
