Griffe de Serrage ISO K
Griffe de serrage

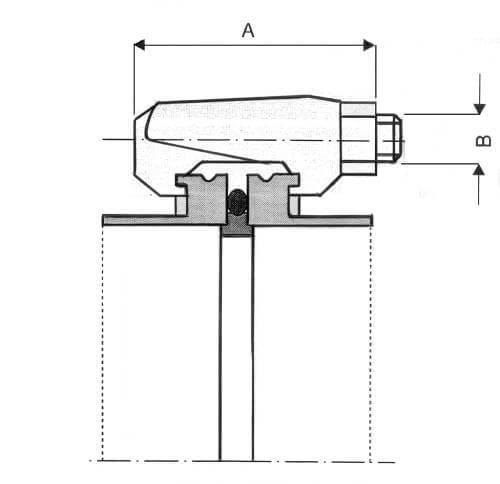

Schéma griffe de serrage
DMD INOX
Informations générales
Griffe de serrage ISO K forgée à boulon avec guidage des 2 parties
Documents
RACCORDS PNEUROP ISO K (Pdf
- 1498.475ko)
Télecharger
Caractéristiques techniques
| GRIFFES DE SERRAGE | |||||
| DN | A | B | C | Acier Zingué | Inox 316 |
| DN 63 | 60 | M10 | 4 | VIKGS250AZ | VIKGS250I |
| DN 80 | 60 | M10 | 4 | VIKGS250AZ | VIKGS250I |
| DN 100 | 60 | M10 | 4 | VIKGS250AZ | VIKGS250I |
| DN 160 | 60 | M10 | 6 | VIKGS250AZ | VIKGS250I |
| DN 200 | 60 | M10 | 6 | VIKGS250AZ | VIKGS250I |
| DN 250 | 60 | M10 | 6 | VIKGS250AZ | VIKGS250I |
| DN 320 | 75 | M12 | 8 | VIKGS500AZ | VIKGS500I |
| DN 400 | 75 | M12 | 8 | VIKGS500AZ | VIKGS500I |
| DN 500 | 75 | M12 | 12 | VIKGS500AZ | VIKGS500I |
Les dimensions des produits ne sont pas contractuelles
