Embout Fileté ISO KF
Embout fileté

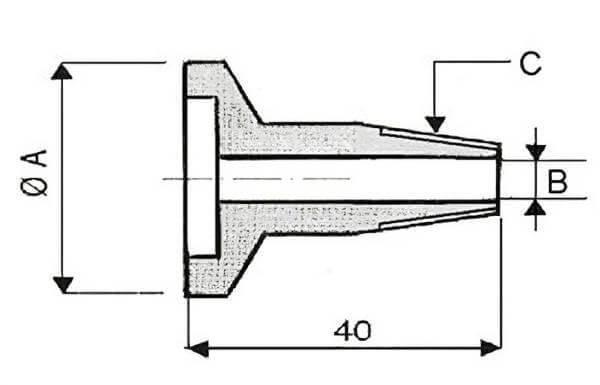

Schéma embout fileté
DMD INOX
Informations générales
Embout mâle ISO KF inox fileté GAZ, GAZ cylindrique ou NPT
Documents
RACCORDS PNEUROP ISO KF (Pdf
- 3055.031ko)
Télecharger
Caractéristiques techniques
| EMBOUTS FILETES INOX 316L | ||||||
| Ø nominal | A | B | C | Inox 316L GAZ | Inox 316L GAZ cyl. | Inox 316L NPT |
| DN 16 | 30 | 8 | 1/4" | VKFEFI16IL8G | VKFEFI16IL8GC | VKFEFI16IL8N |
| DN 16 | 30 | 12 | 3/8” | VKFEFI16IL12G | VKFEFI16IL12GC | VKFEFI16IL12N |
| DN16 | 30 | 15 | 1/2" | VKFEFI16IL15G | VKFEFI16IL15GC | VKFEFI16IL15N |
| DN 25 | 40 | 12 | 3/8” | VKFEFI25IL12G | VKFEFI25IL12GC | VKFEFI25IL12N |
| DN 25 | 40 | 15 | 1/2" | VKFEFI25IL15G | VKFEFI25IL15GC | VKFEFI25IL15N |
| DN 25 | 40 | 20 | 3/4" | VKFEFI25IL20G | VKFEFI25IL20GC | VKFEFI25IL20N |
| DN 25 | 40 | 25 | 1” | VKFEFI25IL25G | VKFEFI25IL25GC | VKFEFI25IL25N |
| DN 40 | 55 | 25 | 1’’ | VKFEFI40IL25G | VKFEFI40IL25GC | VKFEFI40IL25N |
| DN 40 | 55 | 30 | 1’’1/4 | VKFEFI40IL32G | VKFEFI40IL32GC | VKFEFI40IL32N |
| DN 40 | 55 | 40 | 1”1/2 | VKFEFI40IL40G | VKFEFI40IL40GC | VKFEFI40IL40N |
| DN 50 | 75 | 40 | 1’’1/2 | VKFEFI50IL40G | VKFEFI50IL40GC | VKFEFI50IL40N |
| DN 50 | 75 | 50 | 2’’ | VKFEFI50IL50G | VKFEFI50IL50GC | VKFEFI50IL50N |
| Autres cotes sur demande | ||||||
Les dimensions des produits ne sont pas contractuelles
Demande d'informations
Ce produit vous intéresse ?
Vous avez une question, besoin d'un complément d'informations ou une demande spécifique sur ce produit ? Contactez-nous dès maintenant, nous vous répondrons dans les plus bref délais !
Partager ce produit
Produits associés
Vous pourriez être aussi intéressé par
Collier Serrage ISO KF pour Joint Élastomère
ISO KF
Collier de serrage manuel à papillon pour raccord ISO K avec joint élastomère

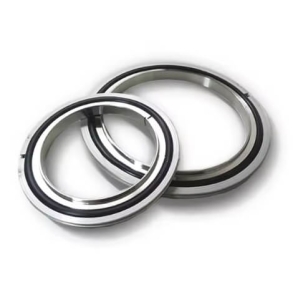

Anneau de Centrage Intérieur ISO KF avec Joint et Bague de renfort
