Embout lisse court
Embout lisse court

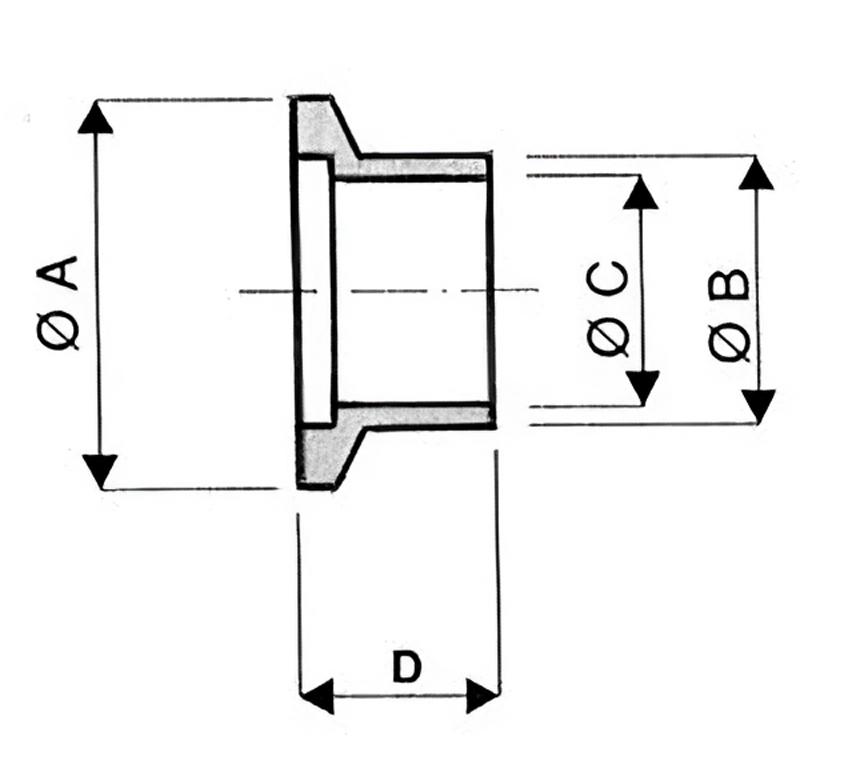

Schéma embout lisse court
DMD INOX
Caractéristiques techniques
| EMBOUTS LISSES COURTS INOX 316L | |||||
| DN | A | B | C | D | Inox 316L |
| DN 10 | 30 | 6 | 4 | 20 | VKFEC10IL6M |
| DN 10 | 30 | 6.35 | 4.57 | 20 | VKFEC10IL4I |
| DN 10 | 30 | 12.7 | 10.92 | 20 | VKFEC10IL8I |
| DN 10 | 30 | 14 | 10 | 20 | VKFEC10IL14M |
| DN 10 | 30 | 16 | 12 | 20 | VKFEC10IL16M |
| DN 16 | 30 | 10 | 8 | 20 | VKFEC16IL10M |
| DN 16 | 30 | 13.7 | 9.80 | 20 | VKFEC16IL4S |
| DN 16 | 30 | 14 | 10 | 20 | VKFEC16IL14M |
| DN 16 | 30 | 17.2 | 14 | 20 | VKFEC16IL6S |
| DN 16 | 30 | 18 | 16 | 20 | VKFEC16IL18M |
| DN 16 | 30 | 19.05 | 17.3 | 20 | VKFEC16IL12I |
| DN 16 | 30 | 20 | 16 | 20 | VKFEC16IL20M |
| DN 16 | 30 | 21.3 | 18.10 | 20 | VKFEC16IL8S |
| DN 20 | 40 | 21.3 | 18.10 | 20 | VKFEC20IL8S |
| DN 20 | 40 | 24 | 20 | 20 | VKFEC20IL24M |
| DN 20 | 40 | 25.4 | 22.1 | 20 | VKFEC20IL16I |
| DN 20 | 40 | 26.9 | 23.7 | 20 | VKFEC20IL12S |
| DN 25 | 40 | 25.4 | 22.10 | 20 | VKFEC25IL16I |
| DN 25 | 40 | 26,9 | 23.7 | 20 | VKFEC25IL12S |
| DN 25 | 40 | 28 | 25 | 20 | VKFEC25IL28M |
| DN 25 | 40 | 33.7 | 30.5 | 20 | VKFEC25IL16S |
| DN 32 | 55 | 33.7 | 30.5 | 20 | VKFEC32IL16S |
| DN 32 | 55 | 38 | 32 | 20 | VKFEC32IL38M |
| DN 32 | 55 | 38,1 | 35 | 20 | VKFEC32IL24I |
| DN 32 | 55 | 42,4 | 39.2 | 20 | VKFEC32IL20S |
| DN 40 | 55 | 33.7 | 30.5 | 20 | VKFEC40IL16S |
| DN 40 | 55 | 38.1 | 35 | 20 | VKFEC40IL24I |
| DN 40 | 55 | 42.4 | 39.2 | 20 | VKFEC40IL20S |
| DN 40 | 55 | 44 | 40 | 20 | VKFEC40IL44M |
| DN 40 | 55 | 48.3 | 45 | 20 | VKFEC40IL24S |
| DN 50 | 75 | 48.3 | 45 | 20 | VKFEC50IL24S |
| DN 50 | 75 | 50.8 | 47.5 | 20 | VKFEC50IL32I |
| DN 50 | 75 | 54 | 50 | 20 | VKFEC50IL54M |
| DN 50 | 75 | 57 | 50 | 20 | VKFEC50IL57M |
| DN 50 | 75 | 60.3 | 57.1 | 20 | VKFEC50IL32S |
| DN 50 | 75 | 63.5 | 60 | 20 | VKFEC50IL36I |
Les dimensions des produits ne sont pas contractuelles
Demande d'informations
Ce produit vous intéresse ?
Vous avez une question, besoin d'un complément d'informations ou une demande spécifique sur ce produit ? Contactez-nous dès maintenant, nous vous répondrons dans les plus bref délais !
Partager ce produit
Produits associés
Vous pourriez être aussi intéressé par

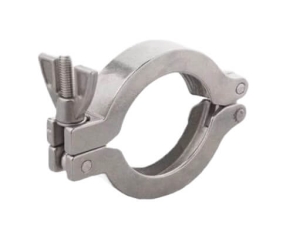

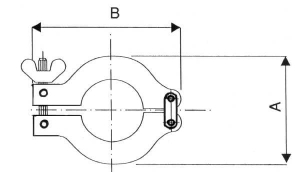

Collier pour joints elastomères
