Bouchon réducteur mâle BSP 60° - femelle gaz inox 316L
Bouchon réducteur mâle BSP 60° - femelle gaz inox 316L – rendu 3D

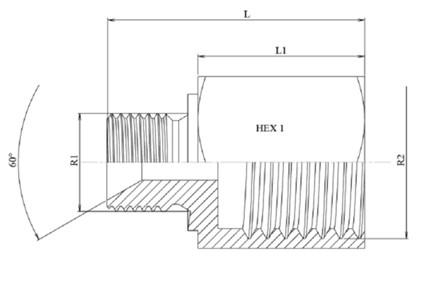

Bouchon réducteur mâle BSP 60° - femelle gaz inox 316L – schéma coté
Informations générales
Le réducteur mâle BSP 60° - femelle gaz en inox 316L réduit entre un mâle BSP 60° et une femelle gaz, pour circuits hydrauliques et pneumatiques. Fabriqué et distribué par DMD Inox, il assure une excellente résistance à la corrosion et une bonne tenue à la pression.
Étanchéité cône 60° BSP
Côté mâle, étanchéité par cône 60° BSP ; côté femelle gaz selon montage.
Inox 316L et traçabilité
Inox 316L au molybdène, résistant aux chlorures et aux milieux corrosifs. Certificat de conformité matière 3.1 disponible sur demande. Stock, délais courts et conseil technique DMD Inox.
Caractéristiques techniques
| Bouchon réducteur mâle BSP 60° - femelle gaz inox 316L | |||||
| Réf DMD | Filetage 1 (R1) | Filetage 2 (R2) | L (mm) | HEX 1 | ØC (mm) |
| AMIRMF8GC605GC | 1/4″ BSP | 1/8″ BSP | 18 | 19 | 6 |
| AMIRMF12GC605GC | 3/8″ BSP | 1/8″ BSP | 21 | 22 | 7 |
| AMIRMF12GC608GC | 3/8″ BSP | 1/4″ BSP | 21 | 22 | 12 |
| AMIRMF15GC608GC | 1/2″ BSP | 1/4″ BSP | 25 | 27 | 11 |
| AMIRMF15GC6012GC | 1/2″ BSP | 3/8″ BSP | 25 | 27 | 11 |
| AMIRMF20GC6015GC | 3/4″ BSP | 1/2″ BSP | 26.5 | 32 | 19 |
| AMIRMF25GC6015GC | 1″ BSP | 1/2″ BSP | 31.5 | 41 | 19 |
| AMIRMF25GC6020GC | 1″ BSP | 3/4″ BSP | 31.5 | 41 | 23 |
| AMIRMF32GC6020GC | 1″1/4 BSP | 3/4″ BSP | 35 | 50 | 26 |
| AMIRMF32GC6025GC | 1″1/4 BSP | 1″ BSP | 35 | 50 | 26 |
| AMIRMF38GC6025GC | 1″1/2 BSP | 1″ BSP | 38 | 55 | 30.9 |
| AMIRMF50GC6025GC | 2″ BSP | 1″ BSP | 41 | 65 | 45 |
| AMIRMF50GC6032GC | 2″ BSP | 1″1/4 BSP | 41 | 65 | 44 |
| AMIRMF50GC6038GC | 2″ BSP | 1″1/2 BSP | 41 | 65 | 44 |
Les dimensions des produits ne sont pas contractuelles
