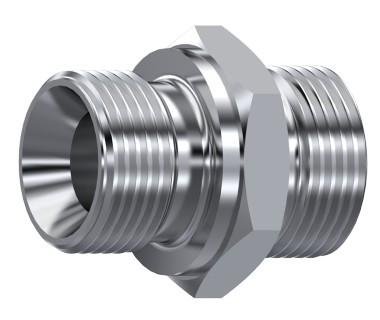

Union simple mâle BSP cylindrique DIN 2353 inox 316L
Informations générales
L'union simple mâle gaz cylindrique BSP DIN 2353 raccorde un tube rigide (côté bague coupante) à un filetage mâle BSP sur les circuits hydrauliques et pneumatiques haute pression. Usiné en inox 316L par DMD Inox, il résiste à la corrosion et aux fortes pressions.
Étanchéité
Côté filetage, portée cylindrique BSP (étanchéité par joint selon montage). Côté tube, la bague coupante DIN 2353 assure une liaison métal-métal étanche, sans soudure, conforme à la norme DIN 2353 / ISO 8434-1.
Deux séries, deux niveaux de pression
Série L (léger) jusqu'à 315 bar et série S (lourd) jusqu'à 630 bar, pour un large choix de diamètres de tube et de filetages.
Deux versions par référence

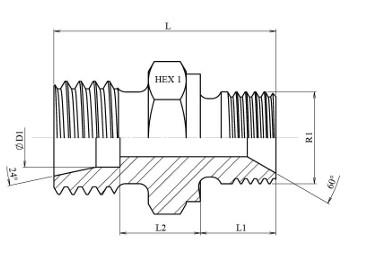

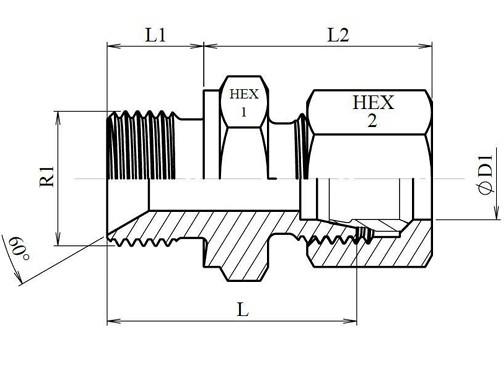

Disponible en version équipée (corps + écrou + bague, prêt à monter) et nue (corps seul, suffixe B dans la référence).
Inox 316L et traçabilité
Inox 316L au molybdène, résistant aux chlorures. Certificat de conformité 3.1 sur demande. Fabrication et négoce DMD Inox : stock, délais courts et conseil technique.
Caractéristiques techniques
| Série L (léger) — jusqu’à 315 bar | ||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Filetage | Pression (bar) | L (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFMC6L8GC | DHFMCB6L8GC | 6 | 1/4″ BSP | 315 | 29 | 12 | 19 | 14 |
| DHFMC10L5GC | DHFMCB10L5GC | 10 | 1/8″ BSP | 315 | 25.5 | 8 | 17 | 19 |
| DHFMC15L12GC | DHFMCB15L12GC | 15 | 3/8″ BSP | 315 | 32.5 | 12 | 24 | 27 |
| DHFMC15L15GC | DHFMCB15L15GC | 15 | 1/2″ BSP | 315 | 35 | 14 | 27 | 27 |
| DHFMC15L20GC | DHFMCB15L20GC | 15 | 3/4″ BSP | 315 | 38 | 16 | 32 | 27 |
| DHFMC18L20GC | DHFMCB18L20GC | 18 | 3/4″ BSP | 315 | 38 | 16 | 32 | 32 |
| DHFMC35L32GC | DHFMCB35L32GC | 35 | 1″1/4 BSP | 160 | 48 | 20 | 50 | 50 |
| Série S (lourd) — jusqu’à 630 bar | ||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Filetage | Pression (bar) | L (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFMC10S8GC | DHFMCB10S8GC | 10 | 1/4″ BSP | 630 | 34 | 12 | 19 | 22 |
| DHFMC10S12GC | DHFMCB10S12GC | 10 | 3/8″ BSP | 630 | 34.5 | 12 | 22 | 22 |
| DHFMC16S12GC | DHFMCB16S12GC | 16 | 3/8″ BSP | 400 | 38.5 | 12 | 27 | 30 |
| DHFMC16S20GC | DHFMCB16S20GC | 16 | 3/4″ BSP | 400 | 45 | 16 | 32 | 30 |
| DHFMC20S15GC | DHFMCB20S15GC | 20 | 1/2″ BSP | 400 | 45 | 14 | 32 | 36 |
| DHFMC20S20GC | DHFMCB20S20GC | 20 | 3/4″ BSP | 400 | 47 | 16 | 32 | 36 |
| DHFMC25S20GC | DHFMCB25S20GC | 25 | 3/4″ BSP | 400 | 51 | 16 | 41 | 46 |
| DHFMC25S25GC | DHFMCB25S25GC | 25 | 1″ BSP | 400 | 53 | 18 | 41 | 46 |
| DHFMC38S32GC | DHFMCB38S32GC | 38 | 1″1/4 BSP | 315 | 62 | 20 | 55 | 60 |
