L'union simple mâle BSP à joint plat DIN 2353 raccorde un tube rigide (côté bague coupante) à un filetage mâle BSP sur les circuits hydrauliques et pneumatiques haute pression. Usiné en inox 316L par DMD Inox, il résiste à la corrosion et aux fortes pressions.

Étanchéité

Côté filetage, l'étanchéité est assurée par un joint plat sur portée cylindrique BSP. Côté tube, la bague coupante DIN 2353 assure une liaison métal-métal étanche, sans soudure, conforme à la norme DIN 2353 / ISO 8434-1.

Deux séries, deux niveaux de pression

Série L (léger) jusqu'à 315 bar et série S (lourd) jusqu'à 630 bar, pour un large choix de diamètres de tube et de filetages.

Deux versions par référence

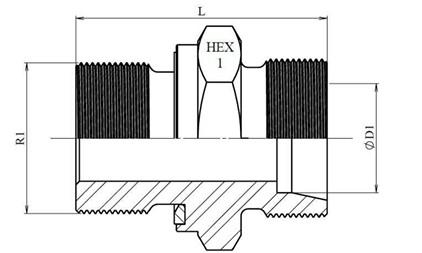

Disponible en version équipée (corps + écrou + bague, prêt à monter) et nue (corps seul, suffixe B dans la référence).

Inox 316L et traçabilité

Inox 316L au molybdène, résistant aux chlorures. Certificat de conformité 3.1 sur demande. Fabrication et négoce DMD Inox : stock, délais courts et conseil technique.

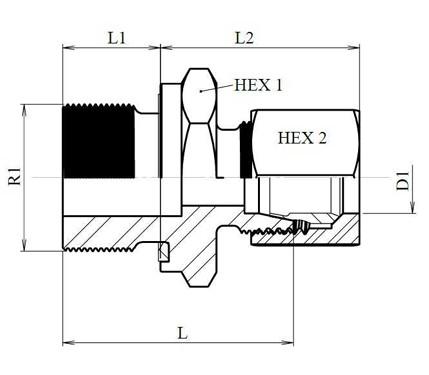

Caractéristiques techniques

Série L (léger) — jusqu’à 315 bar
Réf. équipé	Réf. nu	Ø tube (mm)	Filetage	Pression (bar)	L (mm)	L1 (mm)	HEX 1	HEX 2
DHFMC6L5GED	DHFMCB6L5GED	6	1/8″BSP	315	23.5	8	14	14
DHFMC6L8GED	DHFMCB6L8GED	6	1/4″BSP	315	29	12	19	14
DHFMC6L12GED	DHFMCB6L12GED	6	3/8″BSP	315	29.5	12	19	17
DHFMC8L5GED	DHFMCB8L5GED	8	1/8″BSP	315	24.5	8	14	17
DHFMC8L8GED	DHFMCB8L8GED	8	1/4″BSP	315	29	12	19	17
DHFMC8L12GED	DHFMCB8L12GED	8	3/8″BSP	315	30.5	12	22	17
DHFMC8L15GED	DHFMCB8L15GED	8	1/2″BSP	315	32	14	27	19
DHFMC10L5GED	DHFMCB10L5GED	10	1/8″BSP	315	32	14	27	17
DHFMC10L8GED	DHFMCB10L8GED	10	1/4″BSP	315	30	12	19	19
DHFMC10L12GED	DHFMCB10L12GED	10	3/8″BSP	315	31.5	12	22	19
DHFMC10L15GED	DHFMCB10L15GED	10	1/2″BSP	315	34	15	27	19
DHFMC12L8GED	DHFMCB12L8GED	12	1/4″BSP	315	31	12	19	22
DHFMC12L12GED	DHFMCB12L12GED	12	3/8″BSP	315	31.5	12	22	22
DHFMC12L15GED	DHFMCB12L15GED	12	1/2″BSP	315	34	14	27	22
DHFMC15L12GED	DHFMCB15L12GED	15	3/8″BSP	315	32.5	12	24	27
DHFMC15L15GED	DHFMCB15L15GED	15	1/2″BSP	315	35	14	27	27
DHFMC15L20GED	DHFMCB15L20GED	15	3/4″BSP	315	38	14	32	32
DHFMC18L12GED	DHFMCB18L12GED	18	3/8″BSP	315	33.5	14.5	32	32
DHFMC18L15GED	DHFMCB18L15GED	18	1/2″BSP	315	36	14	27	32
DHFMC18L20GED	DHFMCB18L20GED	18	3/4″BSP	315	38	16	32	32
DHFMC22L15GED	DHFMCB22L15GED	22	1/2″BSP	160	38	17	32	36
DHFMC22L20GED	DHFMCB22L20GED	22	3/4″BSP	160	40	16	32	36
DHFMC22L25GED	DHFMCB22L25GED	22	1″BSP	160	43	18	41	36
DHFMC28L20GED	DHFMCB28L20GED	28	3/4″BSP	160	41	19	41	41
DHFMC28L25GED	DHFMCB28L25GED	28	1″BSP	160	43	18	41	41
DHFMC35L25GED	DHFMCB35L25GED	35	1″BSP	160	46	18	50	50
DHFMC35L32GED	DHFMCB35L32GED	35	1″1/4BSP	160	48	20	50	50
DHFMC42L38GED	DHFMCB42L38GED	42	1″1/2BSP	160	52	22	55	60

Série S (lourd) — jusqu’à 630 bar
Réf. équipé	Réf. nu	Ø tube (mm)	Filetage	Pression (bar)	L (mm)	L1 (mm)	HEX 1	HEX 2
DHFMC6S8GED	DHFMCB6S8GED	6	1/4″BSP	630	32	12	19	17
DHFMC8S8GED	DHFMCB8S8GED	8	1/4″BSP	630	34	12	19	19
DHFMC8S12GED	DHFMCB8S12GED	8	3/8″BSP	630	34.5	12	22	19
DHFMC8S15GED	DHFMCB8S15GED	8	1/2″BSP	630	37	14	27	19
DHFMC10S8GED	DHFMCB10S8GED	10	1/4″BSP	630	34	12	19	22
DHFMC10S12GED	DHFMCB10S12GED	10	3/8″BSP	630	34.5	12	22	22
DHFMC10S15GED	DHFMCB10S15GED	10	1/2″BSP	630	39	14	27	22
DHFMC12S8GED	DHFMCB12S8GED	12	1/4″BSP	630	36	12	22	24
DHFMC12S12GED	DHFMCB12S12GED	12	3/8″BSP	630	36.5	12	22	24
DHFMC12S15GED	DHFMCB12S15GED	12	1/2″BSP	630	39	14	27	24
DHFMC14S12GED	DHFMCB14S12GED	14	3/8″BSP	630	39	12	27	27
DHFMC14S15GED	DHFMCB14S15GED	14	1/2″BSP	630	41	14	27	27
DHFMC16S12GED	DHFMCB16S12GED	16	3/8″BSP	400	38.5	12	27	30
DHFMC16S15GED	DHFMCB16S15GED	16	1/2″BSP	400	41	14	27	30
DHFMC16S20GED	DHFMCB16S20GED	16	3/4″BSP	400	45	16	32	30
DHFMC20S15GED	DHFMCB20S15GED	20	1/2″BSP	400	45	14	32	32
DHFMC20S20GED	DHFMCB20S20GED	20	3/4″BSP	400	47	16	32	36
DHFMC25S20GED	DHFMCB25S20GED	25	3/4″BSP	400	51	16	41	46
DHFMC25S25GED	DHFMCB25S25GED	25	1″BSP	400	53	18	41	46
DHFMC25S32GED	DHFMCB25S32GED	25	1″1/4BSP	400	55	20	50	50
DHFMC30S25GED	DHFMCB30S25GED	30	1″BSP	400	55	18	46	50
DHFMC30S32GED	DHFMCB30S32GED	30	1″1/4BSP	400	57	20	50	50
DHFMC30S38GED	DHFMCB30S38GED	30	1″1/2BSP	400	62	22	55	55
DHFMC38S32GED	DHFMCB38S32GED	38	1″1/4BSP	315	62	20	55	60
DHFMC38S38GED	DHFMCB38S38GED	38	1″1/2BSP	315	64	22	55	60

Les dimensions des produits ne sont pas contractuelles
