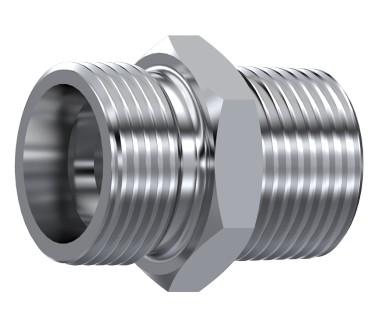

Union simple mâle BSPT conique DIN 2353 inox 316L
Informations générales
L'union simple mâle conique BSPT DIN 2353 raccorde un tube rigide (côté bague coupante) à un filetage mâle BSPT sur les circuits hydrauliques et pneumatiques haute pression. Usiné en inox 316L par DMD Inox, il résiste à la corrosion et aux fortes pressions.
Étanchéité
Côté filetage, l'étanchéité se fait par le filetage conique BSPT (serrage métal sur métal). Côté tube, la bague coupante DIN 2353 assure une liaison métal-métal étanche, sans soudure, conforme à la norme DIN 2353 / ISO 8434-1.
Deux séries, deux niveaux de pression
Série L (léger) jusqu'à 315 bar et série S (lourd) jusqu'à 630 bar, pour un large choix de diamètres de tube et de filetages.
Deux versions par référence
Disponible en version équipée (corps + écrou + bague, prêt à monter) et nue (corps seul, suffixe B dans la référence).
Inox 316L et traçabilité
Inox 316L au molybdène, résistant aux chlorures. Certificat de conformité 3.1 sur demande. Fabrication et négoce DMD Inox : stock, délais courts et conseil technique.

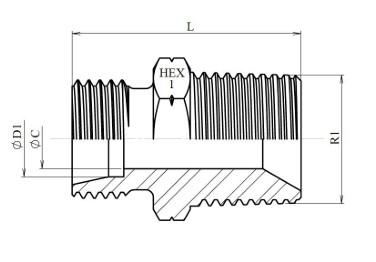

Caractéristiques techniques
| Série L (léger) — jusqu’à 315 bar | ||||||||

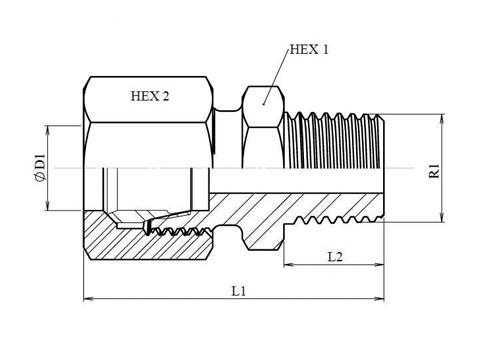

| Réf. équipé | Réf. nu | Ø tube (mm) | Filetage | Pression (bar) | L (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFMC6L5G | DHFMCB6L5G | 6 | 1/8″ BSPT | 315 | 32 | 10 | 11 | 14 |
| DHFMC6L8G | DHFMCB6L8G | 6 | 1/4″ BSPT | 315 | 36 | 13 | 14 | 14 |
| DHFMC8L5G | DHFMCB8L5G | 8 | 1/8″ BSPT | 315 | 31 | 8 | 14 | 17 |
| DHFMC8L8G | DHFMCB8L8G | 8 | 1/4″ BSPT | 315 | 36 | 13 | 17 | 17 |
| DHFMC6L12G | DHFMCB6L12G | 6 | 3/8″ BSPT | 315 | 34.5 | 12 | 19 | 17 |
| DHFMC8L12G | DHFMCB8L12G | 8 | 3/8″ BSPT | 315 | 34.5 | 12 | 17 | 17 |
| DHFMC10L8G | DHFMCB10L8G | 10 | 1/4″ BSPT | 315 | 37 | 13 | 17 | 19 |
| DHFMC10L12G | DHFMCB10L12G | 10 | 3/8″ BSPT | 315 | 38 | 13 | 17 | 19 |
| DHFMC10L15G | DHFMCB10L15G | 10 | 1/2″ BSPT | 315 | 38.5 | 14 | 17 | 19 |
| DHFMC12L8G | DHFMCB12L8G | 12 | 1/4″ BSPT | 315 | 38 | 13 | 19 | 22 |
| DHFMC12L12G | DHFMCB12L12G | 12 | 3/8″ BSPT | 315 | 38 | 13 | 19 | 22 |
| DHFMC12L15G | DHFMCB12L15G | 12 | 1/2″ BSPT | 315 | 41 | 16 | 22 | 22 |
| DHFMC15L12G | DHFMCB15L12G | 15 | 3/8″ BSPT | 315 | 39 | 13 | 24 | 27 |
| DHFMC15L15G | DHFMCB15L15G | 15 | 1/2″ BSPT | 315 | 42 | 16 | 24 | 27 |
| DHFMC18L15G | DHFMCB18L15G | 18 | 1/2″ BSPT | 315 | 44 | 16 | 27 | 32 |
| DHFMC22L20G | DHFMCB22L20G | 22 | 3/4″ BSPT | 160 | 48 | 18 | 32 | 36 |
| DHFMC28L25G | DHFMCB28L25G | 28 | 1″ BSPT | 160 | 49 | 18 | 41 | 41 |
| DHFMC35L32G | DHFMCB35L32G | 35 | 1″1/4 BSPT | 160 | 51 | 20 | 46 | 50 |
| DHFMC42L32G | DHFMCB42L32G | 42 | 1″1/4 BSPT | 160 | 61 | 22 | 55 | 60 |
| Série S (lourd) — jusqu’à 630 bar | ||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Filetage | Pression (bar) | L (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFMC6S8G | DHFMCB6S8G | 6 | 1/4″ BSPT | 630 | 41 | 13 | 14 | 17 |
| DHFMC8S8G | DHFMCB8S8G | 8 | 1/4″ BSPT | 630 | 41 | 13 | 17 | 19 |
| DHFMC10S12G | DHFMCB10S12G | 10 | 3/8″ BSPT | 630 | 42 | 13 | 19 | 22 |
| DHFMC14S15G | DHFMCB14S15G | 14 | 1/2″ BSPT | 630 | 38 | 14 | 24 | 24 |
| DHFMC16S15G | DHFMCB16S15G | 16 | 1/2″ BSPT | 400 | 50 | 16 | 27 | 30 |
| DHFMC20S20G | DHFMCB20S20G | 20 | 3/4″ BSPT | 400 | 57 | 18 | 32 | 36 |
| DHFMC25S25G | DHFMCB25S25G | 25 | 1″ BSPT | 400 | 50 | 18 | 41 | 41 |
| DHFMC30S32G | DHFMCB30S32G | 30 | 1″1/4 BSPT | 400 | 54 | 20 | 46 | 46 |
