Raccord Clamp Complet avec Joint EPDM
DMD INOX
DMD INOX
DMD INOX
DMD INOX
Informations générales

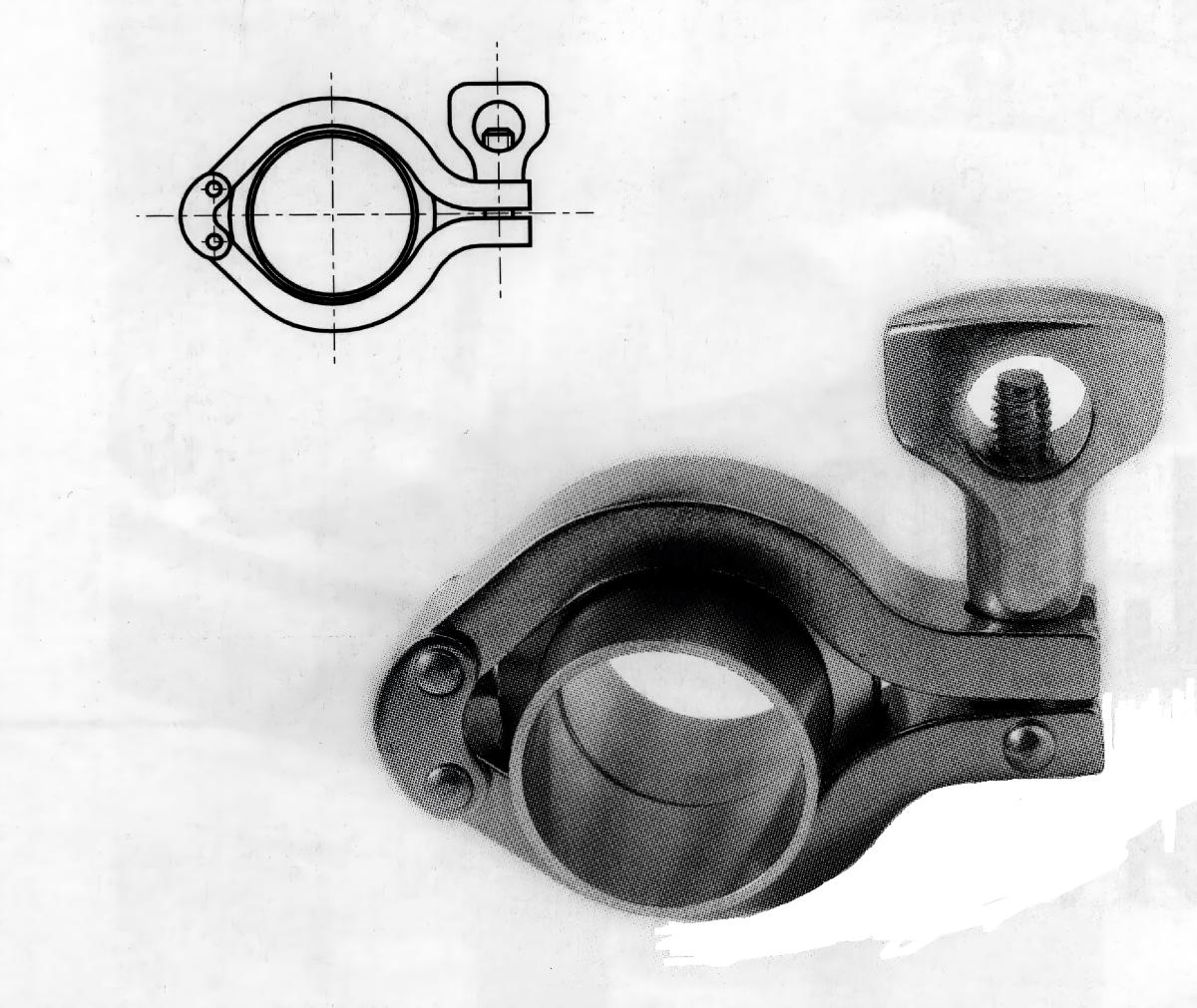

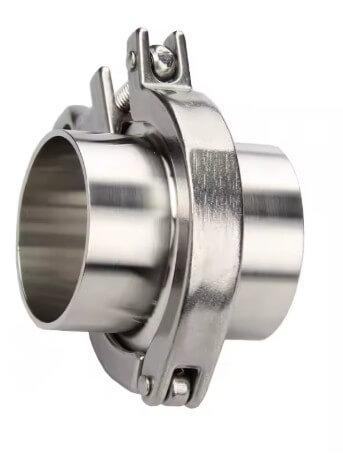

Ensemble constitué de 2 ferrules ( inox 316 ) + joint ( EPDM ) + collier ( inox 304 )
Documents
RACCORDS CLAMP (Pdf
- 2749.991ko)
Télecharger
Caractéristiques techniques
| RACCORDS CLAMP COMPLETS JOINT EPDM | ||||
| Ø | Long. totale | Poids (kg) | Référence Ra 0.6* | Référence Ra 0.2* |
| 25.4 | 59 | 0.485 | RCA4CLAMP25 | RCA4CLAMP25SF |
| 26.9 | 59 | 0.485 | RCA4CLAMP26 | RCA4CLAMP26SF |
| 28 | 59 | 0.465 | RCA4CLAMP28 | RCA4CLAMP28SF |
| 33.7 | 59 | 0.480 | RCA4CLAMP33 | RCA4CLAMP33SF |
| 38.4 | 59 | 0.460 | RCA4CLAMP38 | RCA4CLAMP38SF |
| 42.4 | 59 | 0.445 | RCA4CLAMP42 | RCA4CLAMP42SF |
| 48.3 | 59 | 0.515 | RCA4CLAMP48 | RCA4CLAMP48SF |
| 50.8 | 59 | 0.550 | RCA4CLAMP51 | RCA4CLAMP51SF |
| 60.3 | 59 | 0.710 | RCA4CLAMP60 | RCA4CLAMP60SF |
| 63.5 | 59 | 0.660 | RCA4CLAMP63 | RCA4CLAMP63SF |
| 76.2 | 59 | 0.785 | RCA4CLAMP76 | RCA4CLAMP76SF |
| 85 | 59 | 0.905 | RCA4CLAMP85 | RCA4CLAMP85SF |
| 88.9 | 59 | 0.935 | RCA4CLAMP88 | RCA4CLAMP88SF |
| 101.6 | 59.2 | * | RCA4CLAMP101 | RCA4CLAMP101SF |
| 104 | 59 | 1.035 | RCA4CLAMP104 | RCA4CLAMP104SF |
| 114.3 | 59 | 1.15 | RCA4CLAMP114 | RCA4CLAMP114SF |
| 129 | 59 | 2.26 | RCA4CLAMP129 | RCA4CLAMP129SF |
| 139.7 | 59 | 1.59 | RCA4CLAMP139 | RCA4CLAMP139SF |
| 154 | 59 | 2.74 | RCA4CLAMP154 | RCA4CLAMP154SF |
| 168.3 | 59 | 1.83 | RCA4CLAMP168 | RCA4CLAMP168SF |
| 204 | 59 | 3.665 | RCA4CLAMP204 | RCA4CLAMP204SF |
| 219.1 | 59 | 2.445 | RCA4CLAMP219 | RCA4CLAMP219SF |
| *Qualité standard Ra 0.6 | ||||
| *Super finition intérieure Ra 0.2 | ||||
Les dimensions des produits ne sont pas contractuelles
