Embout Court Soudure Orbitale
Embout lisse court à souder

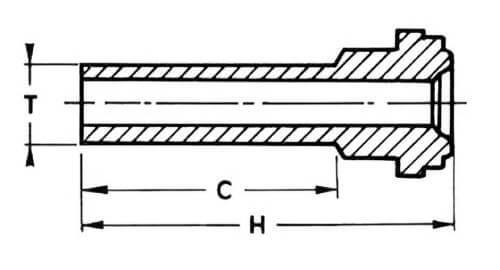

Schéma embout lisse court à souder
DMD INOX
DMD INOX
Informations générales
Embout court à souder bout à bout pour un tube de diamètre D inox 316L
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| Cotes de tubes métriques | ||||||||||
| Ø Tube | C = 6,4 mm | H | C = 9,6 mm | H | C = 12,7 mm | H | C = 19,15 mm | H | C = 25,5 mm | H |
| 4 | RDLEC4L4M4I | 14,2 | RDLEC4L4M6I | 17,4 | RDLEC4L4M8I | 20,6 | RDLEC4L4M12I | 27,4 | RDLEC4L4M16I | 33,3 |
| 6 | RDLEC4L6M4I | 16,3 | RDLEC4L6M6I | 19,5 | RDLEC4L6M8I | 22,7 | RDLEC4L6M12I | 29,5 | RDLEC4L6M16I | 35,4 |
| 8 | RDLEC4L8M4I | 16,3 | RDLEC4L8M6I | 19,5 | RDLEC4L8M48I | 22,7 | RDLEC4L8M12I | 29,5 | RDLEC4L8M16I | 35,4 |
| 10 | RDLEC4L10M4I | 16,3 | RDLEC4L10M6I | 19,5 | RDLEC4L10M8I | 22,7 | RDLEC4L10M12I | 29,5 | RDLEC4L10M16I | 35,4 |
| 12 | RDLEC4L12M4I | 16,3 | RDLEC4L12M6I | 19,5 | RDLEC4L12M8I | 22,7 | RDLEC4L12M12I | 29,5 | RDLEC4L12M16I | 35,4 |
| 14 | RDLEC4L14M4I | 17,8 | RDLEC4L14M6I | 21 | RDLEC4L14M8I | 24,2 | RDLEC4L14M12I | 31 | RDLEC4L14M16I | 36,9 |
| 18 | RDLEC4L18M4I | 17,8 | RDLEC4L18M6I | 21 | RDLEC4L18M8I | 24,2 | RDLEC4L18M12I | 31 | RDLEC4L18M16I | 36,9 |
| 20 | RDLEC4L20M4I | 22,8 | RDLEC4L20M6I | 26 | RDLEC4L20M8I | 29,2 | RDLEC4L20M12I | 36 | RDLEC4L20M16I | 41,9 |
| 25 | RDLEC4L25M4I | 22,8 | RDLEC4L25M6I | 26 | RDLEC4L25M8I | 29,2 | RDLEC4L25M12I | 36 | RDLEC4L25M16I | 41,9 |
| Cotes de tubes impériales (pouces américains) | ||||||||||
| Ø Tube | C = 6,4 mm | H | C = 9,6 mm | H | C = 12,7 mm | H | C = 19,15 mm | H | C = 25,5 mm | H |
| 1/8’’ | RDLEC4L2I4I | 14,7 | RDLEC4L2I6I | 17,9 | RDLEC4L2I8I | 21,1 | RDLEC4L2I12I | 27,9 | RDLEC4L2I16I | 33,8 |
| 1/4’’ | RDLEC4L4I4I | 15,2 | RDLEC4L4I6I | 18,3 | RDLEC4L4I8I | 21,6 | RDLEC4L4I12I | 28,4 | RDLEC4L4I16I | 34,3 |
| 3/8’’ | RDLEC4L6I4I | 15,2 | RDLEC4L6I6I | 18,4 | RDLEC4L6I8I | 21,6 | RDLEC4L6I12I | 28,4 | RDLEC4L6I16I | 34,3 |
| 1/2’’ | RDLEC4L8I4I | 15,2 | RDLEC4L8I6I | 18,4 | RDLEC4L8I8I | 21,6 | RDLEC4L8I12I | 28,4 | RDLEC4L8I16I | 34,3 |
| 3/4’’ | RDLEC4L12I4I | 22,8 | RDLEC4L12I6I | 26 | RDLEC4L12I8I | 29,2 | RDLEC4L12I12I | 36 | RDLEC4L12I16I | 41,9 |
| 1’’ | RDLEC4L16L4I | 22,8 | RDLEC4L16L6I | 26 | RDLEC4L16L8I | 29,2 | RDLEC4L16L12I | 36 | RDLEC4L16L16I | 41,9 |
Les dimensions des produits ne sont pas contractuelles
