Embout Long Soudure Orbitale
Embouts longs à souder

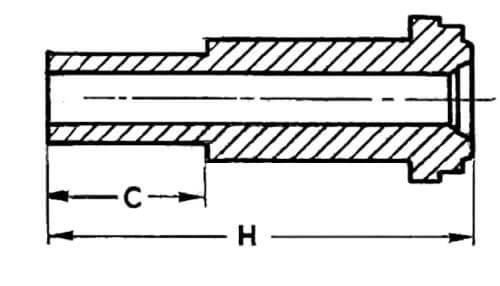

Schéma embouts longs à souder
DMD INOX
DMD INOX
Informations générales
Embout long à souder bout à bout pour un tube de diamètre D inox 316L
Documents
RACCORDS GAZ PURS POUR SOUDURE ORBITALE (Pdf
- 1799.642ko)
Télecharger
Caractéristiques techniques
| Cotes de tubes métriques | ||||||||||
| Ø Tube | C = 6,4 mm | H | C = 9,6 mm | H | C = 12,8 mm | H | C = 19,25 mm | H | C = 25,5 mm | H |
| 4 | RDLEL4L4M4I | 30,5 | RDLEL4L4M6I | 33,7 | RDLEL4L4M8I | 36,9 | RDLEL4L4M12I | 43,2 | RDLEL4L4M16I | 49,6 |
| 6 | RDLEL4L6M4I | 30,5 | RDLEL4L6M6I | 33,7 | RDLEL4L6M8I | 36,9 | RDLEL4L6M12I | 43,2 | RDLEL4L6M16I | 49,6 |
| 8 | RDLEL4L8M4I | 30,5 | RDLEL4L8M6I | 33,7 | RDLEL4L8M48I | 36,9 | RDLEL4L8M12I | 43,2 | RDLECL4L8M16I | 49,6 |
| 10 | RDLEL4L10M4I | 32,8 | RDLEL4L10M6I | 36 | RDLEL4L10M8I | 39,2 | RDLEL4L10M12I | 45,5 | RDLEL4L10M16I | 51,9 |
| 12 | RDLEL4L12M4I | 32,8 | RDLEL4L12M6I | 36 | RDLEL4L12M8I | 39,2 | RDLEL4L12M12I | 45,5 | RDLEL4L12M16I | 51,9 |
| 14 | RDLEL4L14M4I | 38,9 | RDLEL4L14M6I | 42,1 | RDLEL4L14M8I | 45,3 | RDLEL4L14M12I | 51,6 | RDLEL4L14M16I | 58 |
| 18 | RDLEL4L18M4I | 38,9 | RDLEL4L18M6I | 42,1 | RDLEL4L18M8I | 45,3 | RDLEL4L18M12I | 51,6 | RDLEL4L18M16I | 58 |
| 20 | RDLEL4L20M4I | 46,2 | RDLEL4L20M6I | 49,4 | RDLEL4L20M8I | 52,6 | RDLEL4L20M12I | 58,9 | RDLEL4L20M16I | 65,3 |
| 25 | RDLEL4L25M4I | 46,2 | RDLEL4L25M6I | 49,4 | RDLEL4L25M8I | 52,6 | RDLEL4L25M12I | 58,9 | RDLEL4L25M16I | 65,3 |
| Cotes de tubes impériales (pouces américains) | ||||||||||
| Ø Tube | C = 6,4 mm | H | C = 9,6 mm | H | C = 12,8 mm | H | C = 19,25 mm | H | C = 25,5 mm | H |
| 1/8’’ | RDLEL4L2I4I | 23,4 | RDLEL4L2I6I | 26,6 | RDLEL4L2I8I | 29,8 | RDLEL4L2I12I | 36,1 | RDLEL4L2I16I | 42,5 |
| 1/4’’ | RDLEL4L4I4I | 30,5 | RDLEL4L4I6I | 33,7 | RDLEL4L4I8I | 36,9 | RDLEL4L4I12I | 43,2 | RDLEL4L4I16I | 49,6 |
| 3/8’’ | RDLEL4L6I4I | 32,8 | RDLEL4L6I6I | 36 | RDLEL4L6I8I | 39,2 | RDLEL4L6I12I | 45,5 | RDLEL4L6I16I | 51,9 |
| 1/2’’ | RDLEL4L8I4I | 32,8 | RDLEL4L8I6I | 36 | RDLEL4L8I8I | 39,2 | RDLEL4L8I12I | 45,5 | RDLEL4L8I16I | 51,9 |
| 3/4’’ | RDLEL4L12I4I | 38,9 | RDLEL4L12I6I | 42,1 | RDLEL4L12I8I | 45,3 | RDLEL4L12I12I | 51,6 | RDLEL4L12I16I | 58 |
| 1’’ | RDLEL4L16L4I | 46,2 | RDLEL4L16L6I | 49,4 | RDLEL4L16L8I | 52,6 | RDLEL4L16L12I | 58,9 | RDLEL4L16L16I | 65,3 |
Les dimensions des produits ne sont pas contractuelles
