Coude mâle gaz BSPT DIN 2353 inox 316L
Coude mâle gaz BSPT DIN 2353 inox 316L – rendu 3D
Schéma coté coude mâle gaz BSPT DIN 2353 équipé (DHFCMG)
Schéma coté coude mâle gaz BSPT DIN 2353 nu (DHFCMBG)

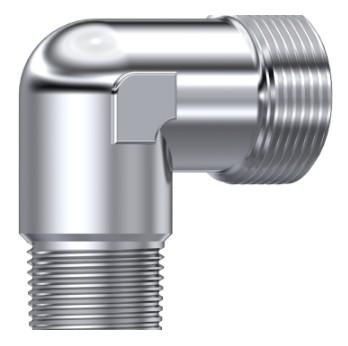

Coude mâle gaz BSPT DIN 2353 inox 316L nu – rendu 3D
Informations générales
Le coude mâle gaz conique BSPT DIN 2353 en inox 316L raccorde un tube à un filetage mâle BSPT à 90°. Distribué par DMD Inox, il conjugue résistance à la corrosion et bonne tenue à la pression.
Caractéristiques
Côté tube, bague coupante DIN 2353 ; côté filetage, cône BSPT. Version équipée et nue.
Inox 316L et traçabilité
L'inox 316L résiste aux chlorures et aux milieux corrosifs. Certificat de conformité matière 3.1 disponible sur demande. Stock, délais courts et conseil technique DMD Inox.
Caractéristiques techniques
| Série L (léger) — jusqu’à 315 bar | ||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Filetage R1 | Pression (bar) | L (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFCM6L5G | DHFCMB6L5G | 6 | 1/8″ BSPT | 315 | 27 | 20 | 12 | 14 |
| DHFCM6L8G | DHFCMB6L8G | 6 | 1/4″ BSPT | 315 | 29 | 26 | 12 | 14 |
| DHFCM8L5G | DHFCMB8L5G | 8 | 1/8″ BSPT | 315 | 29 | 26 | 12 | 17 |
| DHFCM8L8G | DHFCMB8L8G | 8 | 1/4″ BSPT | 315 | 29 | 26 | 12 | 17 |
| DHFCM8L12G | DHFCMB8L12G | 8 | 3/8″ BSPT | 315 | 34 | 28 | 17 | 17 |
| DHFCM8L15G | DHFCMB8L15G | 8 | 1/2″ BSPT | 315 | 28.8 | 34 | 19 | 17 |
| DHFCM10L5G | DHFCMB10L5G | 10 | 1/8″ BSPT | 315 | 30 | 20.5 | 14 | 19 |
| DHFCM10L8G | DHFCMB10L8G | 10 | 1/4″ BSPT | 315 | 30 | 27 | 14 | 19 |
| DHFCM10L12G | DHFCMB10L12G | 10 | 3/8″ BSPT | 315 | 32 | 28 | 17 | 19 |
| DHFCM10L15G | DHFCMB10L15G | 10 | 1/2″ BSPT | 315 | 30 | 34 | 19 | 19 |
| DHFCM12L8G | DHFCMB12L8G | 12 | 1/4″ BSPT | 315 | 32 | 28 | 17 | 22 |
| DHFCM12L12G | DHFCMB12L12G | 12 | 3/8″ BSPT | 315 | 32 | 28 | 17 | 22 |
| DHFCM12L15G | DHFCMB12L15G | 12 | 1/2″ BSPT | 315 | 38 | 34 | 19 | 22 |
| DHFCM15L12G | DHFCMB15L12G | 15 | 3/8″ BSPT | 315 | 36 | 34 | 19 | 27 |
| DHFCM15L15G | DHFCMB15L15G | 15 | 1/2″ BSPT | 315 | 36 | 34 | 19 | 27 |
| DHFCM18L15G | DHFCMB18L15G | 18 | 1/2″ BSPT | 315 | 40 | 36 | 24 | 32 |
| DHFCM22L20G | DHFCMB22L20G | 22 | 3/4″ BSPT | 160 | 44 | 42 | 27 | 36 |
| DHFCM28L25G | DHFCMB28L25G | 28 | 1″ BSPT | 160 | 47 | 48 | 36 | 41 |
| DHFCM35L32G | DHFCMB35L32G | 35 | 1″1/4 BSPT | 160 | 56 | 54 | 41 | 50 |
| Série S (lourd) — jusqu’à 630 bar | ||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Filetage R1 | Pression (bar) | L (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFCM6S8G | DHFCMB6S8G | 6 | 1/4″ BSPT | 400 | 31 | 26 | 12 | 17 |
| DHFCM8S8G | DHFCMB8S8G | 8 | 1/4″ BSPT | 400 | 32 | 27 | 14 | 19 |
| DHFCM8S12G | DHFCMB8S12G | 8 | 3/8″ BSPT | 630 | 28.8 | 28 | 19 | 17 |
| DHFCM8S15G | DHFCMB8S15G | 8 | 1/2″ BSPT | 400 | 31.5 | 34 | 14 | 19 |
| DHFCM10S8G | DHFCMB10S8G | 10 | 1/4″ BSPT | 630 | 33 | 27 | 17 | 22 |
| DHFCM10S12G | DHFCMB10S12G | 10 | 3/8″ BSPT | 630 | 34 | 28 | 17 | 22 |
| DHFCM12S12G | DHFCMB12S12G | 12 | 3/8″ BSPT | 630 | 38 | 28 | 19 | 24 |
| DHFCM14S15G | DHFCMB14S15G | 14 | 1/2″ BSPT | 630 | 40 | 32 | 19 | 27 |
| DHFCM16S15G | DHFCMB16S15G | 16 | 1/2″ BSPT | 400 | 43 | 32 | 24 | 30 |
| DHFCM20S20G | DHFCMB20S20G | 20 | 3/4″ BSPT | 400 | 48 | 42 | 27 | 36 |
| DHFCM25S25G | DHFCMB25S25G | 25 | 1″ BSPT | 400 | 54 | 48 | 36 | 46 |
| DHFCM30S32G | DHFCMB30S32G | 30 | 1″1/4 BSPT | 400 | 62 | 54 | 41 | 50 |
| DHFCM38S38G | DHFCMB38S38G | 38 | 1″1/2 BSPT | 160 | 72 | 61 | 50 | 60 |
Les dimensions des produits ne sont pas contractuelles
