Coude orientable mâle BSP-métrique DIN 2353 inox 316L

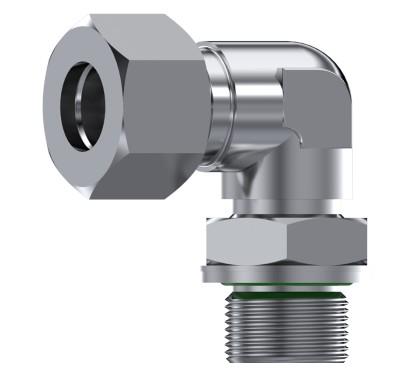

Coude orientable mâle BSP-métrique DIN 2353 inox 316L – rendu 3D

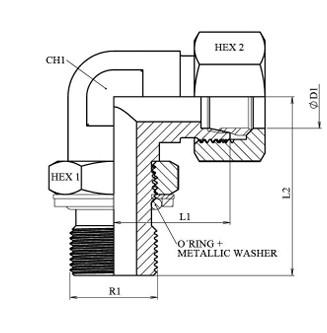

Schéma coté coude orientable mâle BSP-métrique DIN 2353 équipé (DHFCMOR)
Schéma coté coude orientable mâle BSP-métrique DIN 2353 nu (DHFCMORB)
Coude orientable mâle BSP-métrique DIN 2353 inox 316L nu – rendu 3D
Informations générales
Le coude orientable mâle BSP - métrique DIN 2353 en inox 316L permet d'orienter la sortie puis de verrouiller l'étanchéité. Distribué par DMD Inox, il conjugue résistance à la corrosion et bonne tenue à la pression.
Caractéristiques
Étanchéité par o-ring côté filetage ; côté tube, bague coupante DIN 2353. Version équipée et nue.
Inox 316L et traçabilité
L'inox 316L résiste aux chlorures et aux milieux corrosifs. Certificat de conformité matière 3.1 disponible sur demande. Stock, délais courts et conseil technique DMD Inox.
Caractéristiques techniques
| Série L (léger) — jusqu’à 315 bar | |||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Filetage R1 | Pression (bar) | L1 (mm) | L2 (mm) | HEX 1 | HEX 2 | CH1 |
| DHFCMOR6L5GC | DHFCMORB6L5GC | 6 | 1/8″ BSP | 315 | 20 | 26 | 14 | 14 | 14 |
| DHFCMOR8L8GC | DHFCMORB8L8GC | 8 | 1/4″ BSP | 315 | 22.5 | 32 | 19 | 17 | 14 |
| DHFCMOR10L8GC | DHFCMORB10L8GC | 10 | 1/4″ BSP | 315 | 24.5 | 33 | 19 | 19 | 19 |
| DHFCMOR12L12GC | DHFCMORB12L12GC | 12 | 3/8″ BSP | 315 | 26 | 37 | 22 | 22 | 19 |
| DHFCMOR15L15GC | DHFCMORB15L15GC | 15 | 1/2″ BSP | 315 | 29 | 44 | 27 | 27 | 22 |
| DHFCMOR18L15GC | DHFCMORB18L15GC | 18 | 1/2″ BSP | 315 | 33 | 47 | 27 | 32 | 27 |
| DHFCMOR22L20GC | DHFCMORB22L20GC | 22 | 3/4″ BSP | 160 | 36.5 | 52 | 30 | 36 | 36 |
| Série S (lourd) — jusqu’à 400 bar | |||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Filetage R1 | Pression (bar) | L1 (mm) | L2 (mm) | HEX 1 | HEX 2 | CH1 |
| DHFCMOR16S15GC | DHFCMORB16S15GC | 16 | 1/2″ BSP | 400 | 33 | 47 | 27 | 30 | 27 |
| DHFCMOR20S20GC | DHFCMORB20S20GC | 20 | 3/4″ BSP | 400 | 38 | 51 | 36 | 36 | 30 |
| DHFCMOR25S25GC | DHFCMORB25S25GC | 25 | 1″ BSP | 400 | 44 | 55 | 41 | 46 | 36 |
Les dimensions des produits ne sont pas contractuelles
