Coude orientable métrique o-ring DIN 2353 inox 316L
Coude orientable métrique o-ring DIN 2353 inox 316L – rendu 3D
Schéma coté coude orientable métrique o-ring DIN 2353 équipé (DHFSLE)

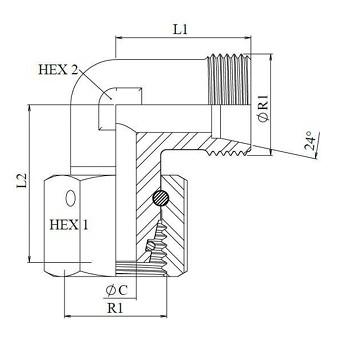

Schéma coté coude orientable métrique o-ring DIN 2353 nu (DHFSLEB)
Coude orientable métrique o-ring DIN 2353 inox 316L nu – rendu 3D
Informations générales
Le coude orientable métrique à o-ring DIN 2353 en inox 316L permet d'orienter la sortie puis de verrouiller par contre-écrou. Distribué par DMD Inox, il conjugue résistance à la corrosion et bonne tenue à la pression.
Caractéristiques
Étanchéité par o-ring ; côté tube, bague coupante DIN 2353. Version équipée et nue.
Inox 316L et traçabilité
L'inox 316L résiste aux chlorures et aux milieux corrosifs. Certificat de conformité matière 3.1 disponible sur demande. Stock, délais courts et conseil technique DMD Inox.
Caractéristiques techniques
| Série L (léger) — jusqu’à 315 bar | ||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Pression (bar) | L équipé (mm) | L nu (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFSLE6L | DHFSLEB6L | 6 | 315 | 26 | 12 | 14 | 12 | |
| DHFSLE8L | DHFSLEB8L | 8 | 315 | 27.5 | 14 | 17 | 12 | |
| DHFSLE10L | DHFSLEB10L | 10 | 315 | 22 | 29 | 19 | 14 | |
| DHFSLE12L | DHFSLEB12L | 12 | 315 | 32 | 28 | 22 | 17 | |
| DHFSLE15L | DHFSLEB15L | 15 | 315 | 28 | 30 | 27 | 19 | |
| DHFSLE18L | DHFSLEB18L | 18 | 315 | 31 | 36.7 | 32 | 24 | |
| DHFSLE22L | DHFSLEB22L | 22 | 160 | 35 | 37.5 | 36 | 27 | |
| DHFSLE28L | DHFSLEB28L | 28 | 160 | 38 | 41.5 | 41 | 36 | |
| DHFSLE35L | DHFSLEB35L | 35 | 160 | 45 | 48 | 50 | 41 | |
| DHFSLE42L | DHFSLEB42L | 42 | 160 | 51 | 52 | 60 | 50 | |
| Série S (lourd) — jusqu’à 630 bar | ||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Pression (bar) | L équipé (mm) | L nu (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFSLE6S | DHFSLEB6S | 6 | 630 | 23 | 25 | 17 | 12 | |
| DHFSLE8S | DHFSLEB8S | 8 | 630 | 24 | 26 | 19 | 14 | |
| DHFSLE10S | DHFSLEB10S | 10 | 630 | 25 | 29 | 22 | 17 | |
| DHFSLE12S | DHFSLEB12S | 12 | 630 | 29 | 30 | 24 | 17 | |
| DHFSLE14S | DHFSLEB14S | 14 | 630 | 30 | 31 | 27 | 19 | |
| DHFSLE16S | DHFSLEB16S | 16 | 400 | 33 | 33.5 | 30 | 24 | |
| DHFSLE20S | DHFSLEB20S | 20 | 400 | 37 | 41.5 | 36 | 27 | |
| DHFSLE25S | DHFSLEB25S | 25 | 400 | 42 | 47 | 46 | 36 | |
| DHFSLE30S | DHFSLEB30S | 30 | 400 | 49 | 55 | 50 | 41 | |
| DHFSLE38S | DHFSLEB38S | 38 | 315 | 57 | 56.5 | 60 | 50 | |
Les dimensions des produits ne sont pas contractuelles
