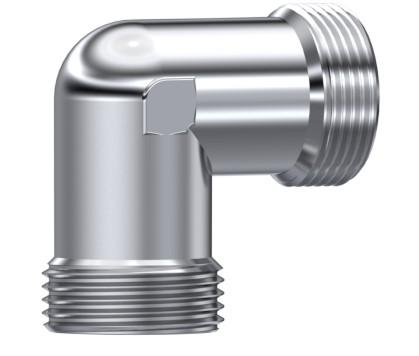

Raccord coude égal DIN 2353 inox 316L
Informations générales
Le raccord coude égal DIN 2353 est un raccord tube-tube qui raccorde deux tubes de même diamètre à 90° sur les circuits hydrauliques et pneumatiques haute pression. Distribué par DMD Inox, il offre une haute tenue à la pression et une excellente résistance à la corrosion.
Étanchéité par bague coupante
Au serrage de l'écrou, la bague coupante mord la paroi du tube et forme une liaison métal-métal étanche, sans joint ni soudure, conforme à la norme DIN 2353 / ISO 8434-1. Montage rapide, démontage et remontage sans perte d'étanchéité.
Deux séries, deux niveaux de pression
Série L (léger) : tubes Ø 6 à 42 mm jusqu'à 315 bar. Série S (lourd) : tubes Ø 6 à 38 mm jusqu'à 630 bar pour les applications les plus exigeantes.
Deux versions par référence
Chaque raccord existe en version équipée (corps + écrou + bague, prêt à monter) et en version nue (corps seul, suffixe B dans la référence).
Inox 316L et traçabilité
L'inox 316L résiste aux chlorures et milieux corrosifs. Certificat de conformité matière 3.1 disponible sur demande. Négoce DMD Inox : stock, délais courts et conseil technique.
Caractéristiques techniques
| Série L (léger) — jusqu’à 315 bar | ||||||||

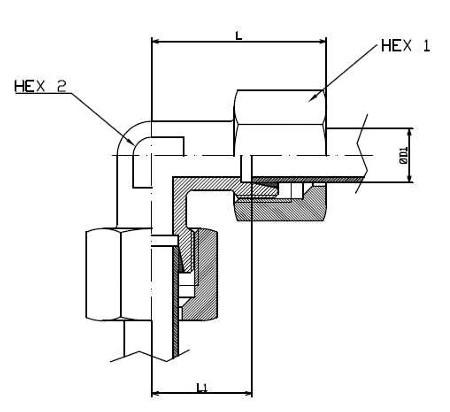

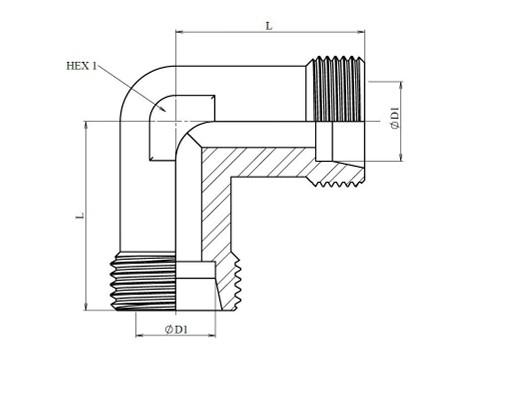

| Réf. équipé | Réf. nu | Ø tube (mm) | Pression (bar) | L éq. (mm) | L nu (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFUE6L | DHFUEB6L | 6 | 315 | 27 | 19 | 12 | 14 | 12 |
| DHFUE8L | DHFUEB8L | 8 | 315 | 29 | 21 | 14 | 17 | 12 |
| DHFUE10L | DHFUEB10L | 10 | 315 | 30 | 22 | 15 | 19 | 14 |
| DHFUE12L | DHFUEB12L | 12 | 315 | 32 | 24 | 17 | 22 | 17 |
| DHFUE15L | DHFUEB15L | 15 | 315 | 36 | 28 | 21 | 27 | 19 |
| DHFUE18L | DHFUEB18L | 18 | 315 | 40 | 31 | 23.5 | 32 | 24 |
| DHFUE22L | DHFUEB22L | 22 | 160 | 44 | 35 | 27.5 | 36 | 27 |
| DHFUE28L | DHFUEB28L | 28 | 160 | 47 | 38 | 30.5 | 41 | 36 |
| DHFUE35L | DHFUEB35L | 35 | 160 | 56 | 45 | 34.5 | 50 | 41 |
| DHFUE42L | DHFUEB42L | 42 | 160 | 63 | 51 | 40 | 60 | 50 |
| Série S (lourd) — jusqu’à 630 bar | ||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Pression (bar) | L éq. (mm) | L nu (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFUE6S | DHFUEB6S | 6 | 630 | 31 | 23 | 16 | 17 | 12 |
| DHFUE8S | DHFUEB8S | 8 | 630 | 31 | 24 | 17 | 19 | 14 |
| DHFUE10S | DHFUEB10S | 10 | 630 | 34 | 25 | 17.5 | 22 | 17 |
| DHFUE12S | DHFUEB12S | 12 | 630 | 38 | 29 | 21.5 | 24 | 17 |
| DHFUE14S | DHFUEB14S | 14 | 630 | 40 | 30 | 22 | 27 | 19 |
| DHFUE16S | DHFUEB16S | 16 | 400 | 43 | 33 | 24.5 | 30 | 24 |
| DHFUE20S | DHFUEB20S | 20 | 400 | 48 | 37 | 26.5 | 36 | 27 |
| DHFUE25S | DHFUEB25S | 25 | 400 | 54 | 42 | 30 | 46 | 36 |
| DHFUE30S | DHFUEB30S | 30 | 400 | 62 | 49 | 35.5 | 50 | 41 |
| DHFUE38S | DHFUEB38S | 38 | 315 | 72 | 57 | 41 | 60 | 50 |
