Raccord union double DIN 2353 inox 316L
Informations générales
Le raccord union double DIN 2353 (référence DHFU) est un raccord droit tube-tube destiné à prolonger ou raccorder bout à bout deux tubes rigides de même diamètre sur les circuits hydrauliques et pneumatiques. Distribué par DMD Inox, il conjugue haute tenue à la pression et excellente résistance à la corrosion.
Étanchéité par bague coupante
Au serrage de l'écrou, la bague coupante mord la paroi du tube et forme une liaison métal-métal étanche, sans joint ni soudure, conforme à la norme DIN 2353 / ISO 8434-1. Le raccord se démonte et se remonte sans perte d'étanchéité.
Deux séries, deux niveaux de pression
La série L (léger) couvre les tubes Ø 6 à 42 mm jusqu'à 315 bar ; la série S (lourd) couvre les tubes Ø 6 à 38 mm jusqu'à 630 bar pour les applications les plus exigeantes.
Deux versions par référence
Chaque raccord existe en version équipée (corps + écrou + bague, prêt à monter) et en version nue (corps seul, suffixe B dans la référence).
Inox 316L et traçabilité
L'inox 316L résiste aux chlorures et aux milieux corrosifs. Certificat de conformité matière 3.1 disponible sur demande. Négoce DMD Inox : stock, délais courts et conseil technique pour choisir la référence adaptée à votre tube, votre série et votre pression de service.

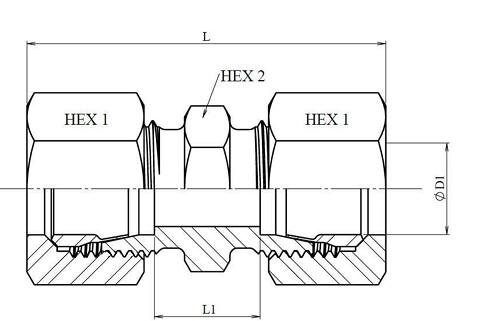

Caractéristiques techniques
| Série L (léger) — Ø 6 à 42 mm, jusqu’à 315 bar | ||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Pression (bar) | L éq. (mm) | L nu (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFU6L | DHFUB6L | 6 | 315 | 39 | 24 | 10 | 14 | 12 |
| DHFU8L | DHFUB8L | 8 | 315 | 40 | 25 | 11 | 17 | 14 |
| DHFU10L | DHFUB10L | 10 | 315 | 42 | 27 | 13 | 14 | 17 |
| DHFU12L | DHFUB12L | 12 | 315 | 43 | 28 | 14 | 22 | 19 |
| DHFU15L | DHFUB15L | 15 | 315 | 46 | 30 | 16 | 27 | 24 |
| DHFU18L | DHFUB18L | 18 | 315 | 48 | 31 | 16 | 32 | 27 |
| DHFU22L | DHFUB22L | 22 | 160 | 52 | 35 | 20 | 36 | 32 |
| DHFU28L | DHFUB28L | 28 | 160 | 54 | 36 | 21 | 41 | 41 |
| DHFU35L | DHFUB35L | 35 | 160 | 63 | 41 | 20 | 50 | 46 |
| DHFU42L | DHFUB42L | 42 | 160 | 66 | 43 | 21 | 60 | 55 |
| Série S (lourd) — Ø 6 à 38 mm, jusqu’à 630 bar | ||||||||
| Réf. équipé | Réf. nu | Ø tube (mm) | Pression (bar) | L éq. (mm) | L nu (mm) | L1 (mm) | HEX 1 | HEX 2 |
| DHFU6S | DHFUB6S | 6 | 630 | 45 | 30 | 16 | 17 | 14 |
| DHFU8S | DHFUB8S | 8 | 630 | 47 | 32 | 18 | 19 | 17 |
| DHFU10S | DHFUB10S | 10 | 630 | 49 | 32 | 17 | 22 | 19 |
| DHFU12S | DHFUB12S | 12 | 630 | 51 | 34 | 19 | 24 | 22 |
| DHFU14S | DHFUB14S | 14 | 630 | 57 | 38 | 22 | 27 | 24 |
| DHFU16S | DHFUB16S | 16 | 400 | 57 | 38 | 21 | 30 | 27 |
| DHFU20S | DHFUB20S | 20 | 400 | 66 | 44 | 23 | 36 | 32 |
| DHFU25S | DHFUB25S | 25 | 400 | 74 | 50 | 26 | 46 | 41 |
| DHFU30S | DHFUB30S | 30 | 400 | 80 | 54 | 27 | 50 | 46 |
| DHFU38S | DHFUB38S | 38 | 315 | 90 | 61 | 29 | 60 | 55 |
