Raccord union double en réduction DIN 2353 inox 316L
Raccord union double en réduction DIN 2353 inox 316L – rendu 3D

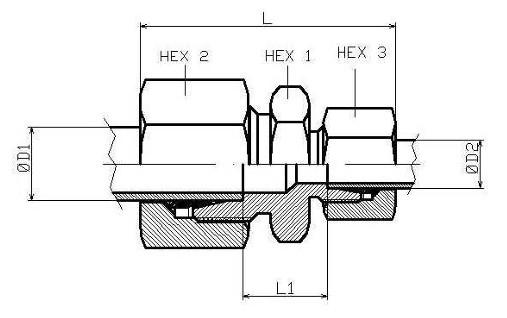

Schéma coté raccord union double en réduction DIN 2353 équipé (DHFRU)
Schéma coté raccord union double en réduction DIN 2353 nu (DHFRUB)

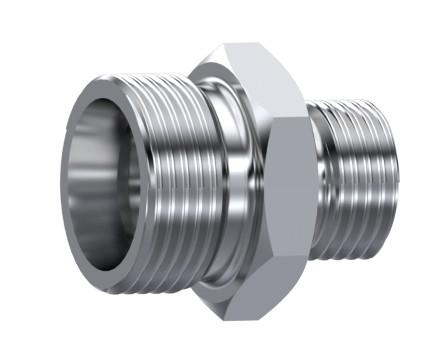

Raccord union double en réduction DIN 2353 inox 316L nu – rendu 3D
Informations générales
Le raccord union double en réduction DIN 2353 en inox 316L raccorde bout à bout deux tubes rigides de diamètres différents. Distribué par DMD Inox, il conjugue résistance à la corrosion et bonne tenue à la pression.
Caractéristiques
L'étanchéité est assurée par bague coupante DIN 2353 / ISO 8434-1, métal-métal, sans soudure. Disponible en version équipée et nue.
Inox 316L et traçabilité
L'inox 316L résiste aux chlorures et aux milieux corrosifs. Certificat de conformité matière 3.1 disponible sur demande. Stock, délais courts et conseil technique DMD Inox.
Caractéristiques techniques
| Série L (léger) — jusqu’à 315 bar | ||||||||||
| Réf. équipé | Réf. nu | Ø tube 1 (mm) | Ø tube 2 (mm) | Pression (bar) | L équipé (mm) | L nu (mm) | L1 (mm) | HEX 1 | HEX 2 | HEX 3 |
| DHFRU8-6L | DHFRUB8-6L | 8 | 6 | 315 | 41 | 25 | 11 | 14 | 17 | 14 |
| DHFRU10-6L | DHFRUB10-6L | 10 | 6 | 315 | 42 | 26 | 12 | 17 | 19 | 14 |
| DHFRU10-8L | DHFRUB10-8L | 10 | 8 | 315 | 42 | 26 | 12 | 17 | 19 | 17 |
| DHFRU12-8L | DHFRUB12-8L | 12 | 8 | 315 | 43 | 27 | 13 | 19 | 22 | 17 |
| DHFRU12-10L | DHFRUB12-10L | 12 | 10 | 315 | 44 | 28 | 14 | 19 | 22 | 19 |
| DHFRU15-10L | DHFRUB15-10L | 15 | 10 | 315 | 45 | 29 | 15 | 24 | 27 | 19 |
| DHFRU15-12L | DHFRUB15-12L | 15 | 12 | 315 | 45 | 29 | 15 | 24 | 27 | 22 |
| DHFRU18-12L | DHFRUB18-12L | 18 | 12 | 315 | 47 | 30 | 15.5 | 27 | 32 | 22 |
| DHFRU18-15L | DHFRUB18-15L | 18 | 15 | 315 | 48 | 31 | 16.5 | 27 | 32 | 27 |
| DHFRU22-15L | DHFRUB22-15L | 22 | 15 | 160 | 50 | 33 | 18.5 | 32 | 36 | 27 |
| DHFRU22-18L | DHFRUB22-18L | 22 | 18 | 160 | 51 | 33 | 18 | 32 | 36 | 32 |
| DHFRU28-22L | DHFRUB28-22L | 28 | 22 | 160 | 54 | 36 | 21 | 41 | 41 | 36 |
| DHFRU35-28L | DHFRUB35-28L | 35 | 28 | 160 | 59 | 39 | 21 | 46 | 50 | 41 |
| DHFRU42-35L | DHFRUB42-35L | 42 | 35 | 160 | 66 | 43 | 21.5 | 55 | 60 | 50 |
| Série S (lourd) — jusqu’à 630 bar | ||||||||||
| Réf. équipé | Réf. nu | Ø tube 1 (mm) | Ø tube 2 (mm) | Pression (bar) | L équipé (mm) | L nu (mm) | L1 (mm) | HEX 1 | HEX 2 | HEX 3 |
| DHFRU8-6S | DHFRUB8-6S | 8 | 6 | 630 | 48 | 32 | 18 | 17 | 19 | 17 |
| DHFRU10-6S | DHFRUB10-6S | 10 | 6 | 630 | 49 | 32 | 17.5 | 19 | 22 | 17 |
| DHFRU10-8S | DHFRUB10-8S | 10 | 8 | 630 | 49 | 32 | 17.5 | 19 | 22 | 19 |
| DHFRU12-6S | DHFRUB12-6S | 12 | 6 | 630 | 51 | 34 | 19.5 | 22 | 24 | 17 |
| DHFRU12-8S | DHFRUB12-8S | 12 | 8 | 630 | 51 | 34 | 19.5 | 22 | 24 | 19 |
| DHFRU12-10S | DHFRUB12-10S | 12 | 10 | 630 | 52 | 34 | 19 | 22 | 24 | 22 |
| DHFRU14-10S | DHFRUB14-10S | 14 | 10 | 630 | 55 | 36 | 20.5 | 24 | 27 | 22 |
| DHFRU16-12S | DHFRUB16-12S | 16 | 12 | 400 | 55 | 36 | 20 | 27 | 30 | 24 |
| DHFRU16-14S | DHFRUB16-14S | 16 | 14 | 400 | 58 | 38 | 21.5 | 27 | 30 | 27 |
| DHFRU20-12S | DHFRUB20-12S | 20 | 12 | 400 | 60 | 40 | 22 | 32 | 36 | 24 |
| DHFRU20-16S | DHFRUB20-16S | 20 | 16 | 400 | 63 | 42 | 23 | 32 | 36 | 30 |
| DHFRU25-16S | DHFRUB25-16S | 25 | 16 | 400 | 68 | 46 | 25.5 | 41 | 46 | 30 |
| DHFRU25-20S | DHFRUB25-20S | 25 | 20 | 400 | 71 | 48 | 25.5 | 41 | 46 | 36 |
| DHFRU30-20S | DHFRUB30-20S | 30 | 20 | 400 | 74 | 50 | 26 | 46 | 50 | 36 |
| DHFRU30-25S | DHFRUB30-25S | 30 | 25 | 400 | 77 | 52 | 26.5 | 46 | 50 | 46 |
| DHFRU38-30S | DHFRUB38-30S | 38 | 30 | 315 | 87 | 59 | 29.5 | 55 | 60 | 50 |
Les dimensions des produits ne sont pas contractuelles
