Adaptateur Lisse Femelle
Adaptateur lisse femelle

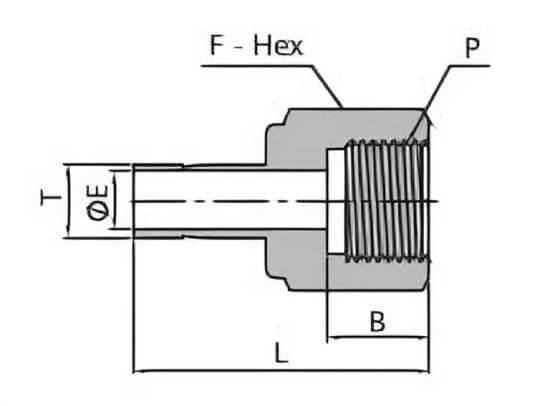

Schéma adaptateur lisse femelle
DMD INOX
Informations générales
Raccord femelle à visser en inox 316 avec un connexion lisse à souder ou sertir de diamètre "T"
Documents
RACCORDS DOUBLE BAGUE INOX 316 (Pdf
- 744.576ko)
Télecharger
Notice de montage raccord à double bague (Pdf
- 112.221ko)
Télecharger
Précis sur les raccords double bague (Pdf
- 174.549ko)
Télecharger
Caractéristiques techniques
| Tubes métriques (mm) | |||||||
| T Ø tube | P Filetage | L | B | F | E | NPT | BSPP |
| 4 | 1/8" | 33,3 | 10,4 | 14 | 2 | DCFFATP4M2T | DCFFATPIP4M2T |
| 4 | 1/4" | 37,9 | 15 | 19 | 2 | DCFFATP4M4T | DCFFATPIP4M4T |
| 6 | 1/8" | 32,5 | 10,4 | 14 | 4,1 | DCFFATP6M2T | DCFFATPIP6M2T |
| 6 | 1/4" | 37,1 | 15 | 19 | 4,1 | DCFFATP6M4T | DCFFATPIP6M4T |
| 6 | 1/2" | 42,9 | 19,8 | 27 | 4,1 | DCFFATP6M8T | DCFFATPIP6M8T |
| 8 | 1/4" | 37,6 | 15 | 19 | 5,6 | DCFFATP8M4T | DCFFATPIP8M4T |
| 8 | 3/8" | 36,5 | 15 | 22 | 6,4 | DCFFATP8M6T | DCFFATPIP8M6T |
| 8 | 1/2" | 40,3 | 19,8 | 27 | 6,4 | DCFFATP8M8T | DCFFATPIP8M8T |
| 10 | 1/4" | 42,9 | 15 | 19 | 7,1 | DCFFATP10M4T | DCFFATPIP10M4T |
| 10 | 3/8" | 40,1 | 15 | 22 | 7,1 | DCFFATP10M6T | DCFFATPIP10M6T |
| 10 | 1/2" | 46,5 | 19,8 | 27 | 7,1 | DCFFATP10M8T | DCFFATPIP10M8T |
| 12 | 1/4" | 43,7 | 15 | 19 | 8,8 | DCFFATP12M4T | DCFFATPIP12M4T |
| 12 | 3/8" | 42,9 | 15 | 22 | 9,1 | DCFFATP12M6T | DCFFATPIP12M6T |
| 12 | 1/2" | 46,5 | 19,8 | 27 | 9,1 | DCFFATP12M8T | DCFFATPIP12M8T |
| 16 | 1/2" | 49,2 | 19,8 | 27 | 12,7 | DCFFATP16M8T | DCFFATPIP16M8T |
| 20 | 1/2" | 40 | 19,8 | 27 | 15 | DCFFATP20M8T | DCFFATPIP20M8T |
| 20 | 3/4" | 53,2 | 20,6 | 32 | 15,1 | DCFFATP20M12T | DCFFATPIP20M12T |
| 25 | 1" | 66,7 | 25,4 | 41 | 19,8 | DCFFATP25M16T | DCFFATPIP25M16T |
| Tubes impériaux (OD en fraction de pouce américain) | |||||||
| T Ø tube | P Filetage | L | B | F | E | NPT | BSPP |
| 1/8" | 1/8" | 31,5 | 10,4 | 14,3 | 2 | DCFFATP2I2T | DCFFATPIP2I2T |
| 1/4" | 1/8" | 33 | 10,4 | 14,3 | 4,3 | DCFFATP4I2T | DCFFATPIP4I2T |
| 1/4" | 1/4" | 37,1 | 15 | 19,1 | 4,3 | DCFFATP4I4T | DCFFATPIP4I4T |
| 1/4" | 3/8" | 39,4 | 15 | 22,2 | 4,3 | DCFFATP4I6T | DCFFATPIP4I6T |
| 1/4" | 1/2" | 45,5 | 19,8 | 27 | 4,3 | DCFFATP4I8T | DCFFATPIP4I8T |
| 3/8" | 1/4" | 38,1 | 15 | 19,1 | 6,9 | DCFFATP6I4T | DCFFATPIP6I4T |
| 3/8" | 3/8" | 40,4 | 15 | 22,2 | 6,9 | DCFFATP6I6T | DCFFATPIP6I6T |
| 3/8" | 1/2" | 46,7 | 19,8 | 27 | 6,9 | DCFFATP6I8T | DCFFATPIP6I8T |
| 1/2" | 1/4" | 43,4 | 15 | 19,1 | 9,4 | DCFFATP8I4T | DCFFATPIP8I4T |
| 1/2" | 1/2" | 51,8 | 19,8 | 27 | 9,4 | DCFFATP8I8T | DCFFATPIP8I8T |
| 1/2" | 3/4" | 52,6 | 20,6 | 33,3 | 9,4 | DCFFATP8I12T | DCFFATPIP8I12T |
| 3/4" | 1/2" | 52,8 | 19,8 | 27 | 14,7 | DCFFATP12I8T | DCFFATPIP12I8T |
| 3/4" | 3/4" | 54,9 | 20,6 | 33,3 | 14,7 | DCFFATP12I12T | DCFFATPIP12I12T |
| 3/4" | 1" | 58,4 | 25,4 | 41,3 | 14,7 | DCFFATP12I16T | DCFFATPIP12I16T |
| 1" | 3/4" | 60,7 | 20,6 | 33,3 | 20,3 | DCFFATP16I12T | DCFFATPIP16I12T |
| 1" | 1" | 64,3 | 25,4 | 41,3 | 20,3 | DCFFATP16I16T | DCFFATPIP16I16T |
Les dimensions des produits ne sont pas contractuelles
