Union à Souder Butt Welding x Femelle
Union femelle à souder BW

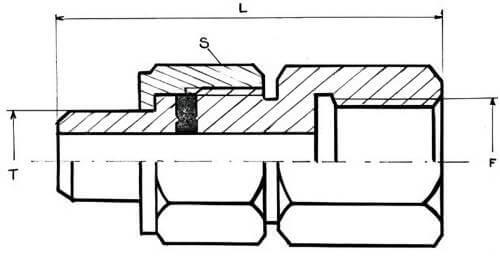

Schéma union femelle à souder BW
DMD INOX
Informations générales
Raccord 4 pièces composé de : 1 corps de raccord taraudé en inox 316L, 1 joint plat PTFE, un embout à souder BW en inox 316L, d'un écrou en inox 304 ou 316
Documents
RACCORDS SANS RETENTION (Pdf
- 1119.199ko)
Télecharger
Caractéristiques techniques
| Tubes métriques | |||||
| Tube | S | L | F | NPT | GAZ cylindrique |
| 6 × 1 | 6p27 | 59.5 | 1/4’’ | RSRULF6MBW8N | RSRULF6MBW8GC |
| 8 × 1 | 6p27 | 59.5 | 1/4’’ | RSRULF8MBW8N | RSRULF8MBW8GC |
| 10 × 1 | 6p27 | 59.5 | 3/8’’ | RSRULF10MBW12N | RSRULF10MBW12GC |
| 12 × 1 | 6p27 | 67.0 | 1/2’’ | RSRULF12MBW15N | RSRULF12MBW15GC |
| 14 × 1 | 6p27 | 67.0 | 1/2’’ | RSRULF14MBW15N | RSRULF14MBW15GC |
| 18 × 1 | 6p36 | 67.0 | 1/2’’ | RSRULF18MBW15N | RSRULF18MBW15GC |
| 20 × 1 | 6p36 | 67.0 | 3/4’’ | RSRULF20MBW20N | RSRULF20MBW20GC |
| 22 × 1 | 6p36 | 67.0 | 3/4’’ | RSRULF22MBW20N | RSRULF22MBW20GC |
| 25 × 2 | 6p36 | 70.5 | 1“ | RSRULF25MBW25N | RSRULF25MBW25GC |
| 30 × 2 | 6p50 | 70.5 | 1’’ | RSRULF30MBW25N | RSRULF30MBW25GC |
| 35 × 2 | 6p50 | 70.5 | 1’’ | RSRULF35MBW25N | RSRULF35MBW25GC |
| 38 × 2 | 6p50 | 77.0 | 1’’1/4 | RSRULF38MBW32N | RSRULF38MBW32GC |
| 40 × 2 | 6p50 | 77.0 | 1’’1/4 | RSRULF40MBW32N | RSRULF40MBW32GC |
| 51 × 2 | 6p60 | 77.0 | 1’’1/2 | RSRULF51MB48N | RSRULF51MB48GC |
| Tubes ISO | |||||
| Tube | S | L | F | NPT | GAZ cylindrique |
| 13,5 x 1,6 | 6p27 | 59.5 | 1/4" | RSRULF4SBW8N | RSRULF4SBW8GC |
| 17,2 x 1,6 | 6p27 | 59.5 | 3/8“ | RSRULF6SBW12N | RSRULF6SBW12GC |
| 21,3 x 1,6 | 6p36 | 67.0 | 1/2" | RSRULF8SBW15N | RSRULF8SBW15GC |
| 26,9 x 1,6 | 6p36 | 67.0 | 3/4" | RSRULF12SBW20N | RSRULF12SBW20GC |
| 33,7 x 1,6 | 6p50 | 70.5 | 1“ | RSRULF16SBW25N | RSRULF16SBW25GC |
| 42,4 x 2 | 6p60 | 77.0 | 1“1/4 | RSRULF20SBW32N | RSRULF20SBW32GC |
| 48,3 x 2 | 6p60 | 77.0 | 1“1/2 | RSRULF24SBW40N | RSRULF24SBW40GC |
| 60,3 x 2 | 6p75 | 72.0 | 2“ | RSRULF32SBW50N | RSRULF32SBW50GC |
| 76.1 x 2 | 6p90 | 72.0 | 2“1/2 | RSRULF40SBW65N | RSRULF40SBW65GC |
Les dimensions des produits ne sont pas contractuelles
