Union à Souder Butt Welding x Mâle

Union mâle à souder BW
Union mâle à souder BW
Union mâle à souder BW

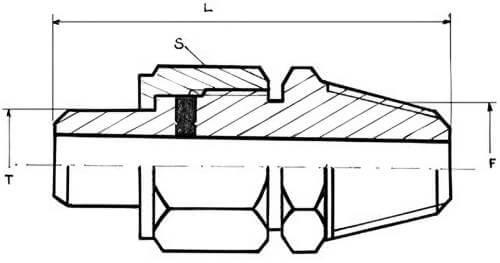

Schéma union mâle à souder BW
Schéma union mâle à souder BW
Schéma union mâle à souder BW

Informations générales

Raccord 4 pièces composé de : 1 corps de raccord fileté en inox 316L, 1 joint plat PTFE, un embout à souder BW en inox 316L, d'un écrou en inox 304 ou 316

Documents

RACCORDS SANS RETENTION (Pdf - 1119.199ko)
Télecharger

Caractéristiques techniques

Tubes métriques
TubeSFLNPTGAZ LGAZ cylindrique
6 × 16p271/4’’  65.0RSRULM6MBW8NRSRULM6MBW8G  60.5RSRULM6MBW8G
8 × 16p271/4’’65.0RSRULM8MBW8NRSRULM8MBW8G60.5RSRULM8MBW8GC
10 × 16p273/8’’65.0RSRULM10MBW12NRSRULM10MBW12G60.5RSRULM10MBW12G
12 × 16p273/8“65.0RSRULM12MBW12NRSRULM12MBW12G60.5RSRULM12MBW12GC
14 × 16p271/2’’67.5RSRULM14MBW15NRSRULM14MBW15G63.0RSRULM14MBW15GC
18 × 16p361/2’’67.5RSRULM18MBW15NRSRULM18MBW15G63.0RSRULM18MBW15GC
20 × 16p363/4’’67.5RSRULM20MBW20NRSRULM20MBW20G64.5RSRULM20MBW20GC
22 × 16p363/4’’67.5RSRULM22MBW20NRSRULM22MBW20G64.5RSRULM22MBW20GC
25 × 26p363/4’’67.5RSRULM25MBW20NRSRULM25MBW20G64.5RSRULM25MBW20GC
30 × 26p501’’73.0RSRULM30MBW25NRSRULM30MBW25G67.0RSRULM30MBW25GC
35 × 26p501’’73.0RSRULM35MBW25NRSRULM35MBW25G67.0RSRULM35MBW25GC
38 × 26p501’’1/477.0RSRULM38MBW32NRSRULM38MBW32G69.0RSRULM38MBW32GC
40 × 26p501’’1/477.0RSRULM40MBW32NRSRULM40MBW32G69.0RSRULM40MBW32GC
51 × 26p601’’1/277.0RSRULM51MBW40NRSRULM51MBW40G69.0RSRULM51MBW40GC



Tubes ISO
TubeSFLNPTGAZLGAZ cylindrique
13,5 x 1,66p271/4"65.0RSRULM4SBW8NRSRULM4SBW8G60.5RSRULM4SBW8GC
17,2 x 1,66p273/8“65.0RSRULM6SBW12NRSRULM6SBW12G60.5RSRULM6SBW12GC
21,3 x 1,66p361/2"67.5RSRULM8SBW15NRSRULM8SBW15G63.0RSRULM8SBW15GC
26,9 x 1,66p363/4"67.5RSRULM12SBW20NRSRULM12SBW20G64.5RSRULM12SBW20GC
33,7 x 1,66p501“73.0RSRULM16SBW25NRSRULM16SBW25G67.0RSRULM16SBW25GC
42,4 x 26p601“1/477.0RSRULM20SBW32NRSRULM20SBW32G69.0RSRULM20SBW32GC
48,3 x 26p601“1/277.0RSRULM24SBW48NRSRULM24SBW48G69.0RSRULM24SBW48GC
60,3 x 26p752“85.0RSRULM32SBW50NRSRULM32SBW50G75.0RSRULM32SBW50GC
76,1 x 26p902“1/2 RSRULM40SBW65NRSRULM40SBW65G
88,9 x 26p1003“ RSRULM48SBW80NRSRULM48SBW80G

Cotes OD et ANSI sur demande

Autres filetages sur même diamètre de tube possible



Les dimensions des produits ne sont pas contractuelles
