Union à Souder Socket Welding x Mâle

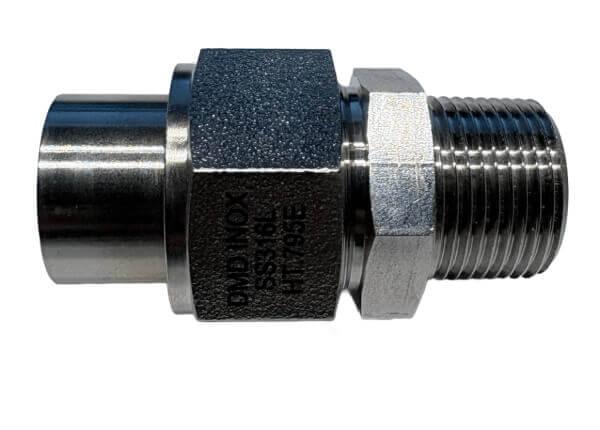

Union mâle à souder SW

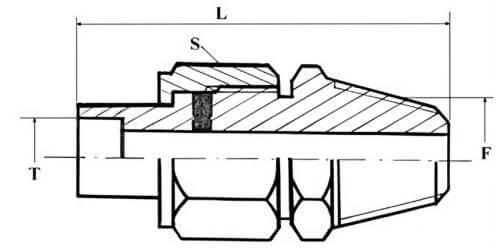

Schéma union mâle à souder SW
DMD INOX
Informations générales
Raccord 4 pièces composé de : 1 corps de raccord fileté en inox 316L, 1 joint plat PTFE, un embout à souder SW en inox 316L, d'un écrou en inox 304 ou 316
Documents
RACCORDS SANS RETENTION (Pdf
- 1119.199ko)
Télecharger
Caractéristiques techniques
| Tubes cotes métriques | |||||||
| Tube | S | F | L | NPT | GAZ | L | GAZ cylindrique |
| 6 × 1 | 6p27 | 1/4’’ | 65.0 | RSRULM6MSW8N | RSRULM6SSW8G | 60.5 | RSRULM6MSW8G |
| 8 × 1 | 6p27 | 1/4’’ | 65.0 | RSRULM8MSW8N | RSRULM8MSW8G | 60.5 | RSRULM8MSW8GC |
| 10 × 1 | 6p27 | 3/8’’ | 65.0 | RSRULM10MSW12N | RSRULM10MSW12G | 60.5 | RSRULM10MSW12G |
| 12 × 1 | 6p27 | 3/8“ | 65.0 | RSRULM12MSW12N | RSRULM12MSW12G | 60.5 | RSRULM12MSW12GC |
| 14 × 1 | 6p27 | 1/2’’ | 65.0 | RSRULM14MSW15N | RSRULM14MSW15G | 63.0 | RSRULM14MSW15GC |
| 18 × 1 | 6p29 | 1/2’’ | 65.0 | RSRULM18MSW15N | RSRULM18MSW15G | 63.0 | RSRULM18MSW15GC |
| 20 × 1 | 6p36 | 3/4’’ | 67.5 | RSRULM20MSW20N | RSRULM20MSW20G | 64.5 | RSRULM20MSW20GC |
| 22 × 1 | 6p36 | 3/4’’ | 67.5 | RSRULM22MSW20N | RSRULM22MSW20G | 64.5 | RSRULM22MSW20GC |
| 25 × 2 | 6p50 | 3/4’’ | 67.5 | RSRULM25MSW20N | RSRULM25MSW20G | 64.5 | RSRULM25MSW20GC |
| 30 × 2 | 6p50 | 1’’ | 73.0 | RSRULM30MSW25N | RSRULM30MSW25G | 67.0 | RSRULM30MSW25GC |
| 35 × 2 | 6p60 | 1’’ | 73.0 | RSRULM35MSW25N | RSRULM35MSW25G | 67.0 | RSRULM35MSW25GC |
| 38 × 2 | 6p60 | 1’’1/4 | 77.0 | RSRULM38MSW32N | RSRULM38MSW32G | 69.0 | RSRULM38MSW32GC |
| 40 × 2 | 6p60 | 1’’1/4 | 77.0 | RSRULM40MSW32N | RSRULM40MSW32G | 69.0 | RSRULM40MSW32GC |
| Tubes cotes ISO | |||||||
| Tube | S | F | L | NPT | GAZ | L | GAZ cylindrique |
| 13,5 x 1,6 | 6p27 | 1/4" | 65.0 | RSRULM4SSW8N | RSRULM4SSW8G | 60.5 | RSRULM4SSW8GC |
| 17,2 x 1,6 | 6p29 | 3/8“ | 65.0 | RSRULM6SSW12N | RSRULM6SSW12G | 60.5 | RSRULM6SSW12GC |
| 21,3 x 1,6 | 6p36 | 1/2" | 67.5 | RSRULM8SSW15N | RSRULM8SSW15G | 63.0 | RSRULM8SSW15GC |
| 26,9 x 1,6 | 6p50 | 3/4" | 67.5 | RSRULM12SSW20N | RSRULM12SSW20G | 64.5 | RSRULM12SSW20GC |
| 33,7 x 1,6 | 6p50 | 1“ | 73.0 | RSRULM16SSW25N | RSRULM16SSW25G | 67.0 | RSRULM16SSW25GC |
| 42,4 x 2 | 6p60 | 1“1/4 | 77.0 | RSRULM20SSW32N | RSRULM20SSW32G | 69.0 | RSRULM20SSW32GC |
| 48,3 x 2 | 6p60 | 1“1/2 | 77.0 | RSRULM24SSW48N | RSRULM24SSW48G | 69.0 | RSRULM24SSW48GC |
| 60,3 x 2 | 6p90 | 2“ | 85.0 | RSRULM32SSW50N | RSRULM32SSW50G | 75.0 | RSRULM32SSW50GC |
| 76,1 x 2 | 6p100 | 2“1/2 | 85.0 | RSRULM40SSW65N | RSRULM40SSW65G | 75.0 | RSRULM40SSW65GC |
Les dimensions des produits ne sont pas contractuelles
