Union à Souder Butt Welding
Union BW / BW

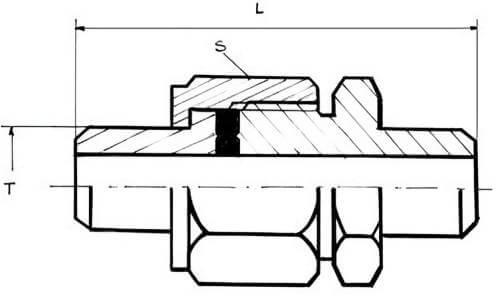

Schéma union BW / BW
DMD INOX
Informations générales
Raccord 4 pièces composé de : 1 corps de raccord à souder BW en inox 316L, 1 joint plat PTFE, un embout à souder BW en inox 316L, d'un écrou en inox 304 ou 316
Documents
RACCORDS SANS RETENTION (Pdf
- 1119.199ko)
Télecharger
Caractéristiques techniques
| Tubes métriques | |||
| Tube | S | L | Inox 316L |
| 6 × 1 | 6p27 | 59.3 | RSRULL6MBW6MBW |
| 8 × 1 | 6p27 | 59.3 | RSRULL8MBW8MBW |
| 10 × 1 | 6p27 | 59.3 | RSRULL10MBW10MBW |
| 12 × 1 | 6p27 | 59.3 | RSRULL12MBW12MBW |
| 14 × 1 | 6p27 | 59.3 | RSRULL14MBW14MBW |
| 18 × 1 | 6p29 | 59.3 | RSRULL18MBW18MBW |
| 20 × 1 | 6p29 | 59.3 | RSRULL20MBW20MBW |
| 22 × 1 | 6p36 | 59.3 | RSRULL22MBW22MBW |
| 25 × 2 | 6p36 | 60.5 | RSRULL25MBW25MBW |
| 30 × 2 | 6p50 | 62.0 | RSRULL30MBW30MBW |
| 35 × 2 | 6p50 | 62.0 | RSRULL35MBW35MBW |
| 38 × 2 | 6p50 | 62.0 | RSRULL38MBW38MBW |
| 40 × 2 | 6p60 | 62.0 | RSRULL40MBW40MBW |
| 51 × 2 | 6p60 | 62.0 | RSRULL51MBW51MBW |
| Tubes ISO | |||
| Tube | S | L | Inox 316L |
| 13,5 x 1,6 | 6p27 | 59.3 | RSRULL4SBW4SBW |
| 17,2 x 1,6 | 6p27 | 59.3 | RSRULL6SBW6SBW |
| 21,3 x 1,6 | 6p29 | 59.3 | RSRULL8SBW8SBW |
| 26,9 x 1,6 | 6p36 | 60.5 | RSRULL12SBW12SBW |
| 33,7 x 1,6 | 6p50 | 62.0 | RSRULL16SBW16SBW |
| 42,4 x 2 | 6p60 | 62.0 | RSRULL20SBW20SBW |
| 48,3 x 2 | 6p60 | 62.0 | RSRULL24SBW24SBW |
| 60,3 x 2 | 6p75 | 62.0 | RSRULL32SBW32SBW |
| 76,1 x 2 | 6p90 | 62.0 | RSRULL40SBW40SBW |
| 88,9 x 2 | 6p100 | 62.0 | RSRULL48SBW48SBW |
Les dimensions des produits ne sont pas contractuelles
