Union 3 pièces à Souder Étanchéité Conique
Union 3 pièces lisse/lisse à souder

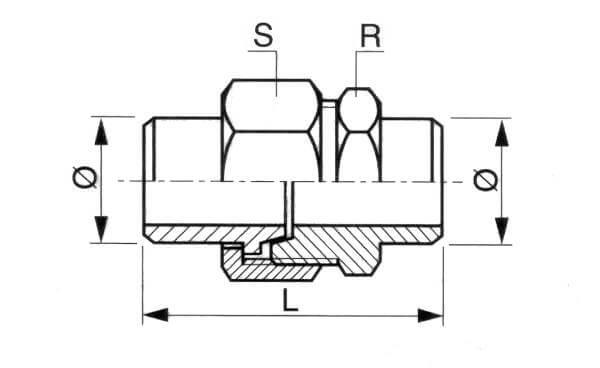

Schéma union 3 pièces lisse/lisse à souder
DMD INOX
DMD INOX
Informations générales
Raccord union 3 pièces inox à souder sur tube en bout à bout. Étanchéité sphéro conique.
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques
| UNIONS LISSE/LISSE | |||||||
| DN | G | Ø | L | R | S | Poids (kg) | Référence |
| 5 | 1/8’’ | 10.2 | 40 | 17 | 21 | 0.050 | R3PLL5 |
| 8 | 1/4’’ | 13.5 | 40 | 17 | 21 | 0.050 | R3PLL8 |
| 12 | 3/8’’ | 17.2 | 45 | 21 | 24 | 0.075 | R3PLL12 |
| 15 | 1/2’’ | 21.3 | 48 | 27 | 30 | 0.130 | R3PLL15 |
| 20 | 3/4’’ | 26.9 | 52 | 36 | 36 | 0.195 | R3PLL20 |
| 25 | 1’’ | 33.7 | 55 | 35* | 46 | 0.325 | R3PLL25 |
| 32 | 1’’1/4 | 42.4 | 56 | 45* | 55 | 0.420 | R3PLL32 |
| 40 | 1 ‘’1/2 | 48.3 | 58 | 50* | 60 | 0.485 | R3PLL40 |
| 50 | 2’’ | 60.3 | 62 | 60* | 70 | 0.710 | R3PLL50 |
| 65 | 2 ‘’1/2 | 76.1 | 81 | 80* | 92 | 1.250 | R3LL65 |
| 80 | 3’’ | 88.9 | 96 | 94* | 110 | 1.855 | R3PLL80 |
| 100 | 4’’ | 114.3 | 130 | 115* | 135 | 4.000 | R3PLL100 |
Les dimensions des produits ne sont pas contractuelles
