Union 3 Pièces Réduit à Souder Étanchéité Conique.
DMD INOX
DMD INOX
Informations générales
Raccord union réduit 3 pièces inox à souder sur tube en bout à bout. Étanchéité sphéro conique.
Documents
RACCORDS 3 PIECES ETANCHEITE CONIQUE OU PAR JOINT PLAT (Pdf
- 3998.803ko)
Télecharger
Caractéristiques techniques

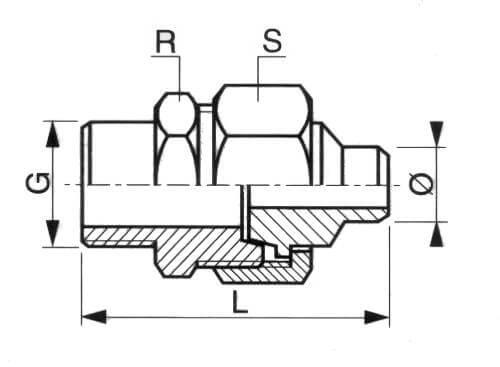

| UNIONS LISSE/LISSE REDUIT | |||||||
| DN | G | Ø | L | R | S | Poids (kg) | Référence |
| 8/5 | 13.5 | 10.2 | 40 | 17 | 21 | 0.050 | R3PLLR85 |
| 12/8 | 17.2 | 13.5 | 45 | 21 | 24 | 0.075 | R3PLLR128 |
| 15/12 | 21.3 | 17.2 | 48 | 27 | 30 | 0.130 | R3PLLR1512 |
| 20/15 | 26.9 | 21.3 | 52 | 36 | 36 | 0.195 | R3PLLR2015 |
| 25/20 | 33.7 | 26.9 | 55 | 35* | 46 | 0.325 | R3PLLR2520 |
| 32/25 | 42.4 | 33.7 | 56 | 45* | 55 | 0.420 | R3PLLR3225 |
| 40/32 | 48.3 | 42.4 | 58 | 50* | 60 | 0.485 | R3PLLR4032 |
| 50/40 | 60.3 | 48.3 | 62 | 60* | 70 | 0.710 | R3PLLR5040 |
| * 2 plats de serrage | |||||||
Les dimensions des produits ne sont pas contractuelles
